328 8 Программирование: циклы
8.8
Специальные
цик
лы

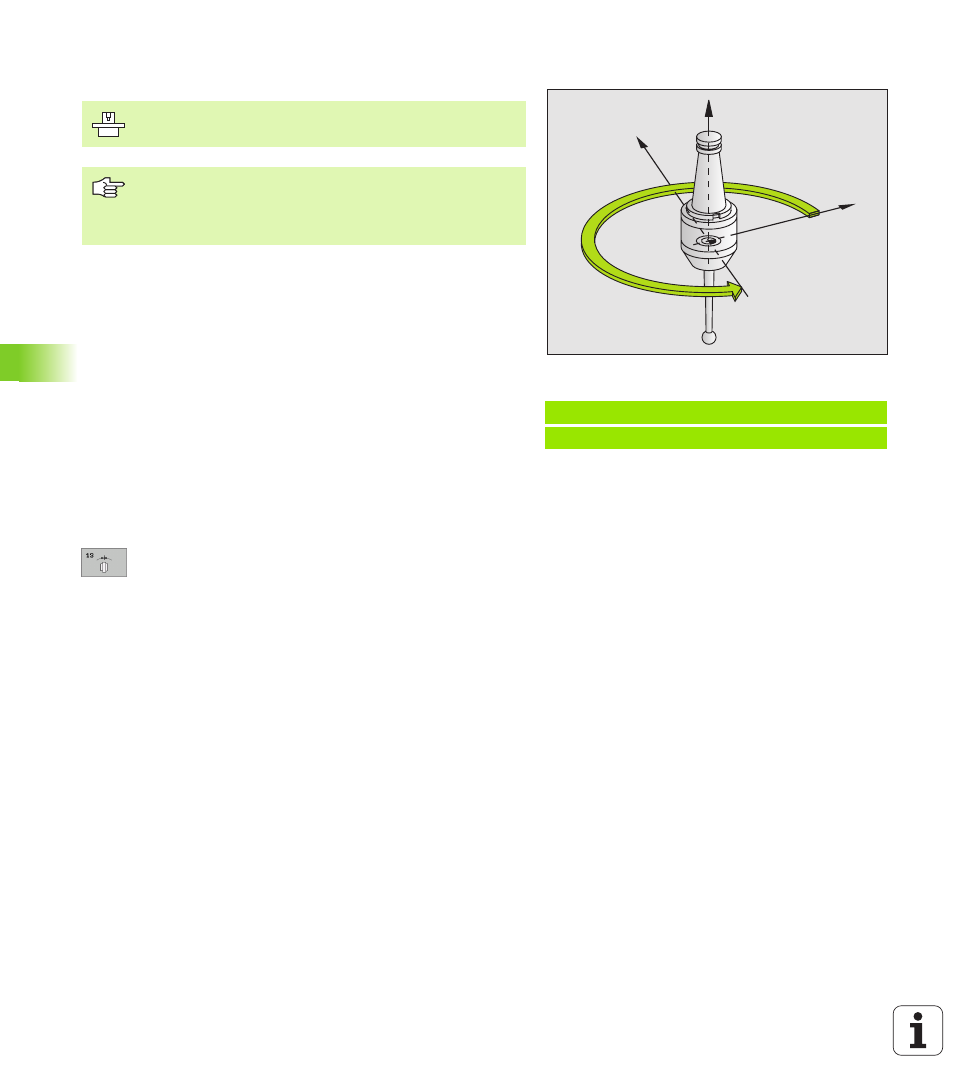

УГЛОВАЯ ОРИЕНТАЦИЯ ШПИНДЕЛЯ (цикл 13)
УЧПУ может управлять главным шпиндельём станка и
поворочивать его в определённое угловое положение.
Угловая ориентация шпинделя требуется нпр.
„ в случае систем смены инструмента с определённым
положением смены для инструмента
„ для устанавливания окна передачи и приёма 3D-импульсных
систем с инфракрасной передачей
Действие
Определённое в цикле положение угла УЧПУ позиционирует
путём программирования M19 или M20 (зависит от станка).
Если программируется M19, или M20, без определения заранее
цикла 13, то УЧПУ позиционирует главный шпиндель на значение
угла, определённое в параметре станка (смотри инструкцию
станка).
 Угол ориентации: угол относительно опорной оси
угла рабочей поверхности ввести
Пределы ввода: 0 до 360°
Дискретность ввода: 0,1°
Пример: ЧУ-кадры
93 CYCL DEF 13.0 OРИЕНТАЦИЯ
94 CYCL DEF 13.1 УГОЛ 180
X
Y
Z Станок и УЧПУ должны быть подготовлены
производителем станков.
В циклах обработки 202, 204 и 209 используется цикл
13. Обратите внимание в ЧУ-программе, что иногда
следует программировать повторно цикл 13 после
одного из выше названых циклов обработки.
