HEIDENHAIN TNC 320
163
6.6
Движ
ение
по
траект
ории
–
Программиров
ание
ра
знообра
зных
ко
нт
уров
FK
Ссылки
Ссылки это данные, относящиеся к другому элементу контура.
Softkeys и слова программы для R-ссылок начинаются с

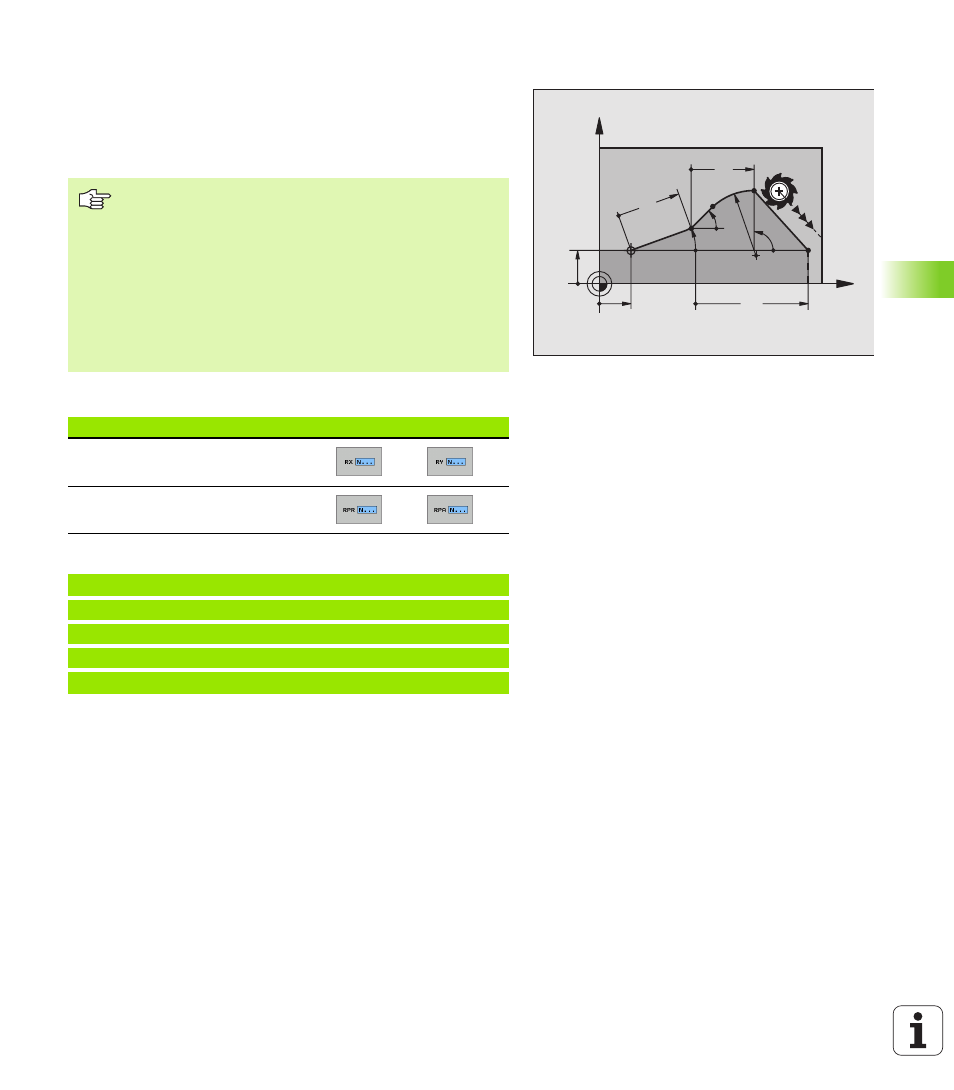

“R”(относителный нем. Relativ). Рисунок справа показывает
размерные данные, которые следует программировать как
ссылки.
Ссылка к кадру N: координаты конечной точки
ЧУ-кадры в качестве примера
Координаты с ссылкой вводить всегда в прирощениях.
Ввести дополнительно номер кадра элемента
контура, к которому создается отношение.
Элемент контура, которого номер кадра вводится, не
должен стоять больше чем 64 кадра
программирования перед кадром, с
программированием базы (отнесения).
Если удаляется кадр, к которому относились, то УЧПУ
выдаёт сообщение об ошибках. Изменить программу,
еще до момента удаления этого кадра.
Известные данные
Softkeys
Прямоугольные координаты
относительно кадра N
Полярные координаты
относительно кадра N
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AN+45
15 FCT IX+20 DR- R20 CCA+90 RX 13
16 FL IPR+35 PA+0 RPR 13
X
Y
35
10
10
20°
R20
20
45°
20
FPOL
90°
