HEIDENHAIN TNC 320
149
6.5
Движ
ения
по
траект
ории
–
по
лярные
к
оор
динаты

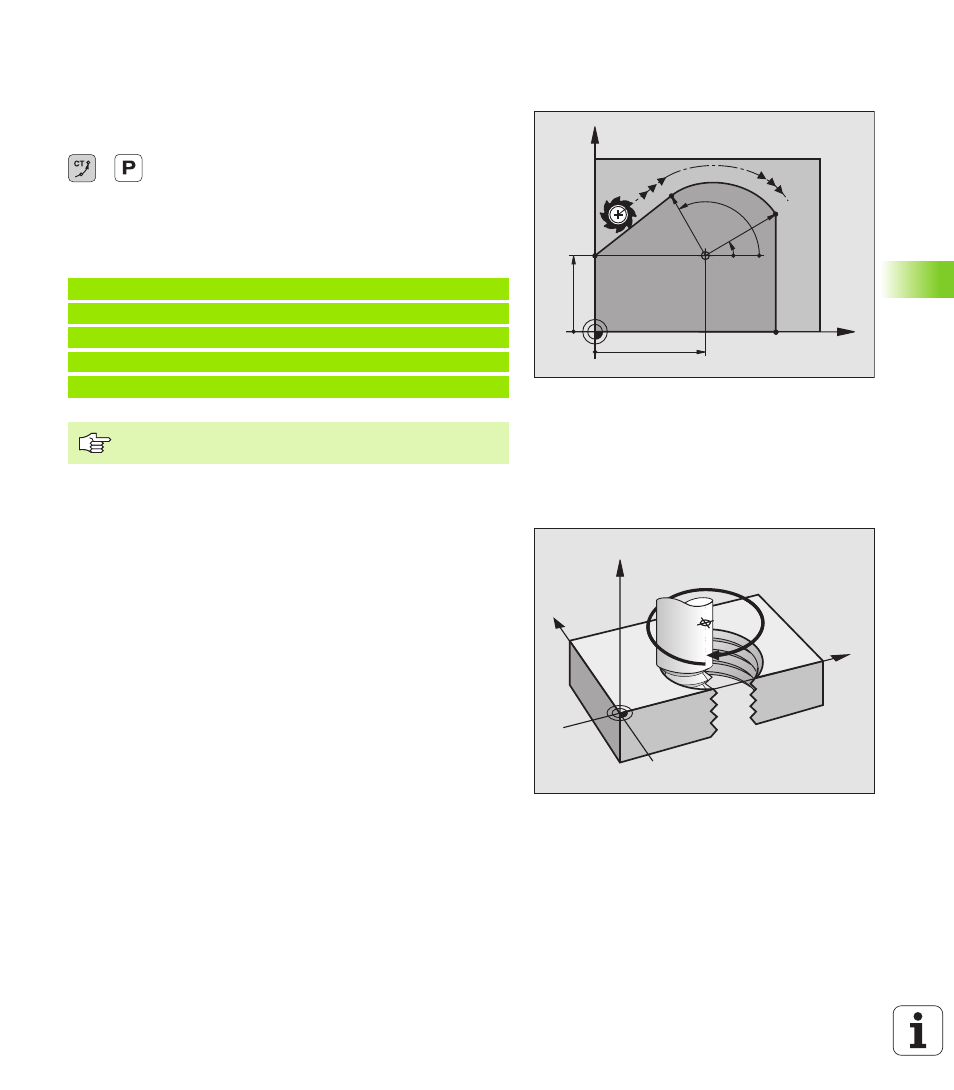

Круговая траектория CTP с тангенциальным
примыканием
Инструмент перемещается по круговой траектории,
примыкающей тангенциально к предыдущему элементу контура.
Полярные координаты-радиус PR: расстояние
конечной точки круговой траектории от полюса Pol
CC
Полярные координаты-угол PA: угловое
положение конечной точки круговой траектории
ЧУ-кадры в качестве примера
Винтовая линия (Helix)
Винтовая линия возникает из перекытия кругового движения и
пробегающего перпендикулярно к нему движения по прямой.
Круговая траектория программируется на главной плоскости.
Движения по траектории для винтовой линии можно
программировать только с полярными координатами.
Применение
Внутренная и наружная резьба большого диаметра
Смазочные канавки
Расчёт винтовой линии
Для программирования требуются инкрементные данные полного
угла, под которым инструмент перемещается по винтовой линии
и общей высоты винтовой линии.
Для расчёта в направлении фрезерования снизу вверх действует:
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Полюс CC не является центром окружности контура!
X
Y
40
35
CC
30°
120°
R30
R25
Количество витков n Витки резьбы + переполнение витков в
начале и конце резьбы
Общая высота h
Шаг резьбы P x количество витков n
Инкрементный
общий угол IPA
Количество витков x 360° + угол для
начала резьбы + угол для переполнения
витков
Начальная
координата Z
Шаг резьбы P x (витки резьбы +
переполнение резьбы в начале резьбы)
Y
X
Z
CC
