408 10 Программирование: Q-параметры
10.13
Пример
программиров
ания

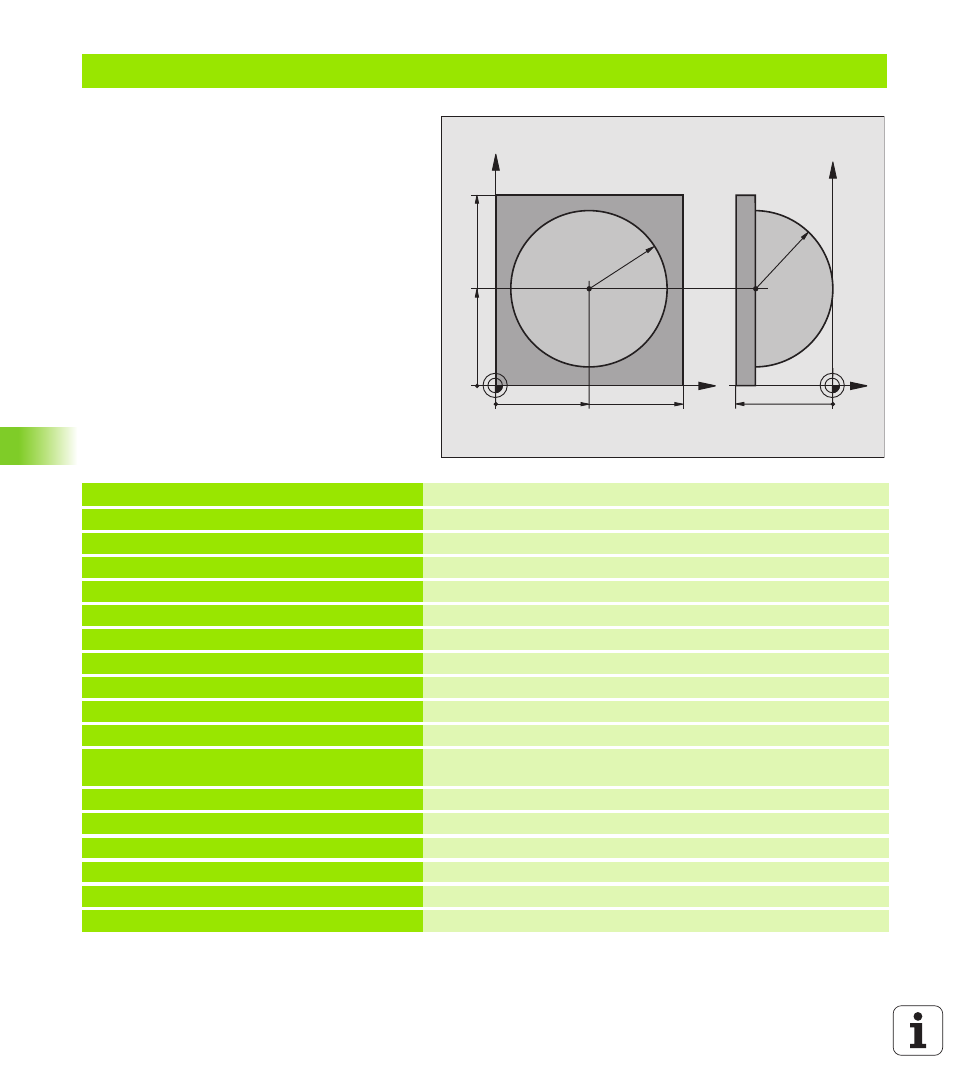

Пример: выпуклый шар с помошью концевой фрезы
Порядок отработки программы
„ Программа сработает только с применением
концевой фрезы
„ Контур шара создаётся с помощью многих
небольших отрезков прямой (Z/X-плоскость,
определяемой через Q14). Чем меньше
установлен шаг угла, тем более гладким
булет контур.
„ Количество проходов по контуру
определяется с помошью шага угла на
плоскости (через Q18)
„ Шар фрезеруется 3D-проходами снизу на
верх
„ Радиус инструмента корригируется
автоматически
0 BEGIN PGM KUGEL MM
1 FN 0: Q1 = +50
Центр X-оси
2 FN 0: Q2 = +50 Центр Y-оси
3 FN 0: Q4 = +90 Угол старта пространство (плоскость Z/X)
4 FN 0: Q5 = +0 Конечный угол пространство (плоскость Z/X)
5 FN 0: Q14 = +5 Шаг угла в пространстве
6 FN 0: Q6 = +45 Радиус шара
7 FN 0: Q8 = +0 Угол старта положение после поворота на плоскости X/Y
8 FN 0: Q9 = +360 Kонечный угол положение после поворота плоскости X/Y
9 FN 0: Q18 = +10 Шаг угла на плоскости X/Y для черновой обработки
10 FN 0: Q10 = +5 Припуск радиуса шара для черновой обработки
11 FN 0: Q11 = +2 Безопасное расстояние для предпозиционирования на оси
шпинделя
12 FN 0: Q12 = +350 Подача фрезерования
13 BLK FORM 0.1 Z X+0 Y+0 Z-50 Определение загатовки
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL DEF 1 L+0 R+7.5
Определение инструмента
16 TOOL CALL 1 Z S4000 Вызов инструмента
17 L Z+250 R0 FMAX Отвод инструмента от загатовки
X
Y
50 100
100
Z
Y
-50
R45
50
R45
