8 Программирование: циклы
8.2
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

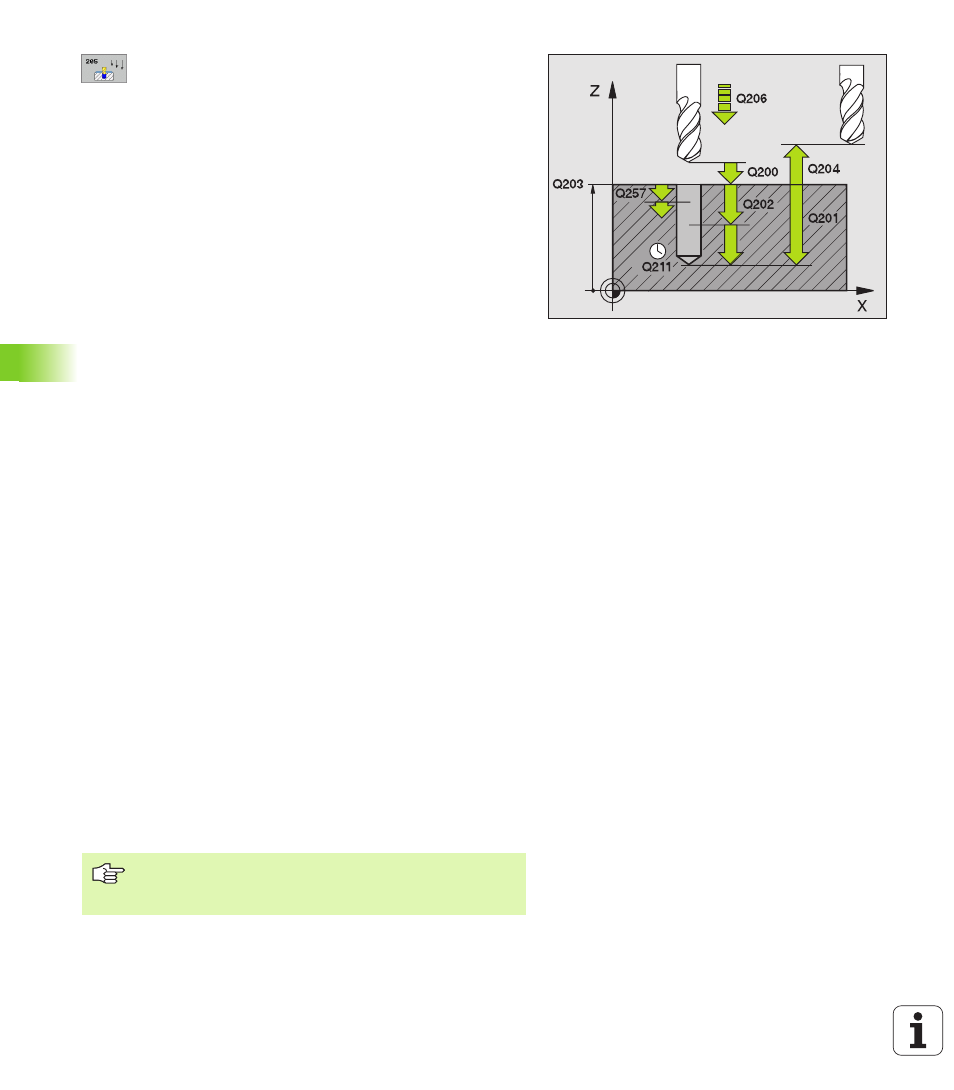

Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента – поверхность
заготовки
Глубина Q201 (инкрементно): расстояние
поверхность заготовки – дно отверстия (вершина
конуса отверстия)
Подача врезания Q206: скорость перемешения
инструмента при сверлении в мм/мин
Глубина врезания Q202 (инкрементно): размер,
на который каждый раз врезается инструмент.
Глубина не объязательно является
многократностью глубины врезания. УЧПУ
перемещаестя одним рабочим ходом на глубину
если:
глубина врезания и глубина равны друг другу
глубина врезания больше глубины
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки
2-ое безопасное расстояние Q204
(инкрементно): координата оси шпинделя, на
которой не может произойти столкновение
инструмента и заготовки (зажимного
приспособления)
Количество снимаемого материала Q212
(инкрементно): значение, на которое УЧПУ
уменьшает глубину подвода Q202 после каждого
подвода
Минимальная глубина врезания Q205
(инкрементно): если введено количество снятия
материала, то УЧПУ ограничивает врезание на
заданное с Q205 значение
Расстояние опережения вверху Q258
(инкрементно): безопасное расстояние для
позиционирования на ускоренном ходе, если
УЧПУ перемещает инструмент после вывода из
отверстия обратно на актуальную глубину
врезания; значение при первом врезании
Расстояние опережения внизу Q259
(инкрементно): безопасное расстояние для
позиционирования на ускоренном ходе, если
УЧПУ перемещает инструмент после вывода из
отверстия обратно на актуальную глубину
врезания; значение при первом врезании
Если вводится Q258 не равен Q259, то УЧПУ изменяет
равномерно расстояние опережения между первым и
последним врезанием.
