220 8 Программирование: циклы
8.2
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

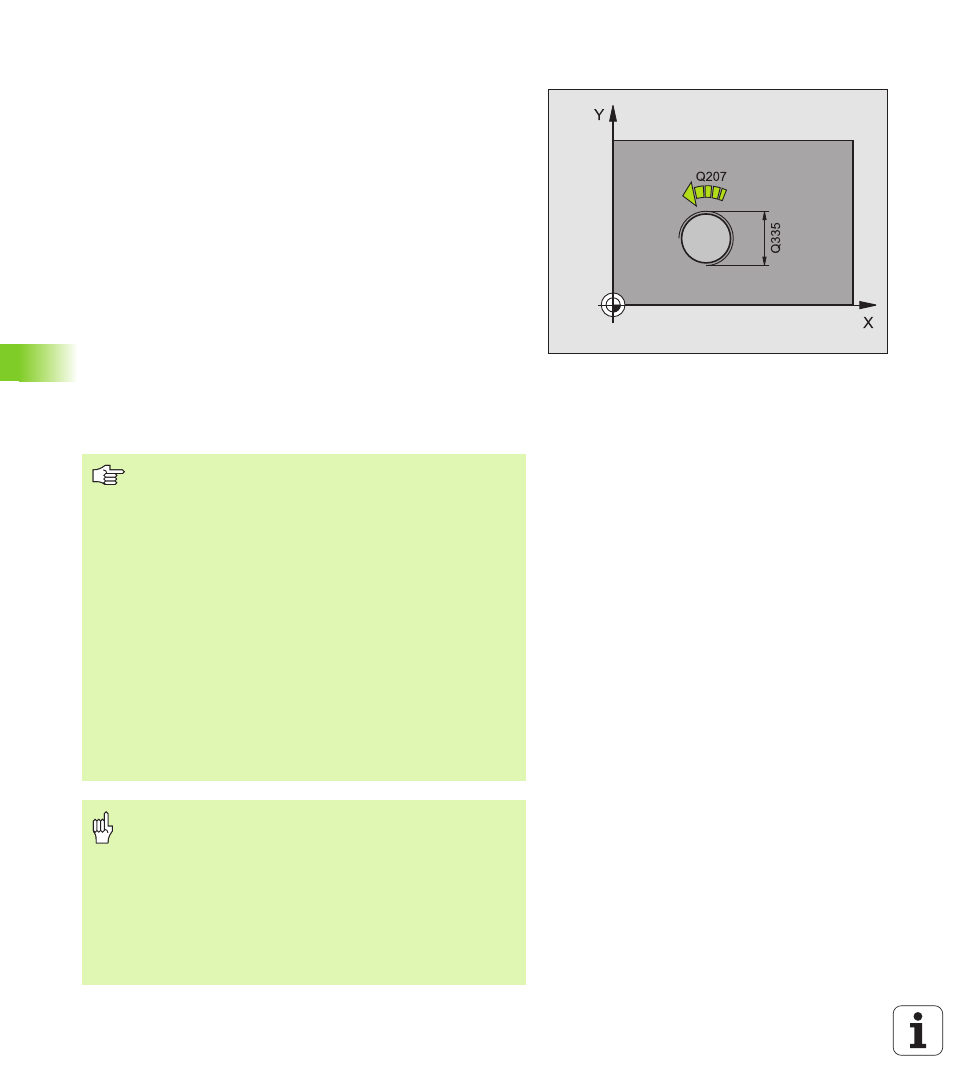

ФРЕЗЕРОВАНИЕ РЕЗЬБЫ (цикл 262)
1 УЧПУ позиционирует инструмент на оси шпинделя на
ускоренной подаче FMAX на заданное безопасное расстояние
над поверхностью заготовки
2 Инструмент перемещается с программированной подачей
предпозиционирования на плоскость старта, возникающую из
знака числа шага резьбы, вида фрезерования и количества
проходов для дополнительной обработки
3 Затем инструмент перемещается тангенциально Helix-
движением к номинальному диаметру резьбы. При этом
выполняется перед подводом по винтовой линии еще
компенсационное движение на оси инструмента, чтобы начать
траекторию резьбы на программированной плоскости
4 В зависимости от параметра Дополнительная обработка
инструмент фрезерует резьбу одним, несколькими
смещенными движениями по винтовой линии или одним
непрерывным движением по винтовой линии
5 Потом инструмент перемещается назад по касательной от
контура к точке старта на плоскости обработки
6 В конце цикла TNC перемещает инструмент на ускоренной
подачи на безопасное расстояние или - если введено - на 2-
ое безопасное расстояние
Обратите внимание перед программированием
Программировать кадр позиционирования в точке
старта (центр отверстия) плосткости обработки с
коррекцией на радиус R0.
Знак числа параметра цикла Глубина резьбы
определяет направление обработки. Если
программируется Глубина резьбы = 0, то УЧПУ не
отрабатывает цикла.
Перемещение подвода к номинальному диаметру
резьбы осуществляется по полукругу, начиная с
центра . Если диаметр инструмента на 4 раза шага
резьбы меньше чем номинальный диаметр резьбы, то
выполняется боковоепредпозиционирование.
Учесть, что УЧПУ выполняет выравнивающее
движение на оси инструментов перед движением
подвода. Величина выравнивающего движения
зависит от шага резьбы. Обратитите внимание на
достаточно места в отверстии!
С помощью параметра станка displayDepthErr
устанавливается, должно TNC выдавать сообщение
об ошибках при вводе положительной глубины (on)
или нет (off).
Внимание опасность столковения!
Учесть, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции.
Инструмент перемещается на оси инструмента на
ускоренной подачи на безопасное расстояние ниже
поверхности обрабатываемой детали!
