Круговая траектория CR с определённым
радиусом

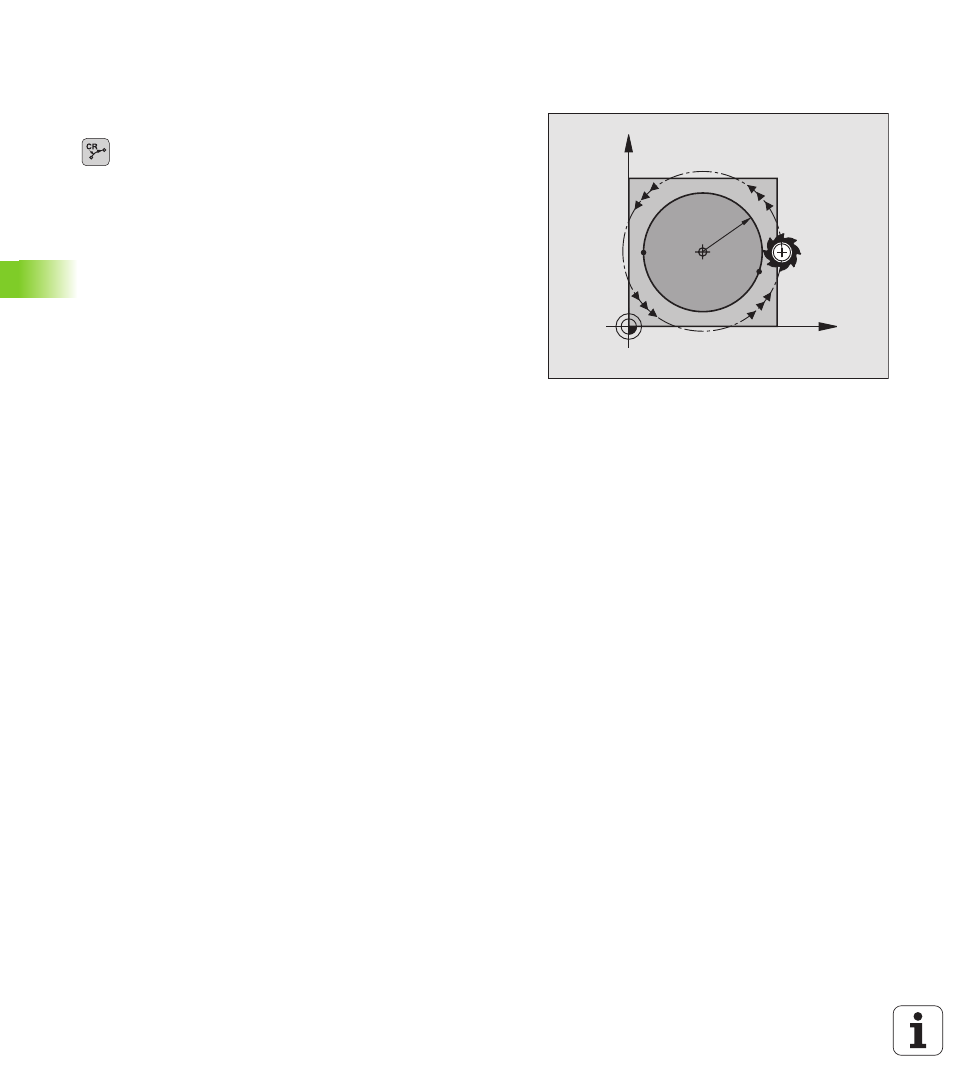

Инструмент перемещается по круговой траектории с радиусом R.
Координаты конечной точки дуги окружности
радиус R
Внимание: знак числа определяет величину дуги
окружности !
Направление вращения DR
Внимание: знак числа определяет вогнутый или
выпуклый изгиб!
Если требуется:
Дополнительная функция M
Подача F
Полный круг
Для круга программиуруются два CR-кадра друг за другом:
Конечная точка полукруга является точкой старта второго.
Конечная точка второго полукруга является точкой старта
первого.
Центральный угол CCA и радиус дуги окружности R
Точка старта и конечная точка на контуре могут соединятся с
помощью четырёх разных дуг окружности с тем же самым
радиусом:
Дуга окружности меньше : CCA<180°
Радиус имеет положительный знак числа R>0
Дуга окружности больше : CCA>180°
Радиус имеет отрицательный зна числа R<0
Через направление вращения установливается, как изгибается
дуга окружности, вверх (выпуклая) или внутрь (вогнутая):
Выпуклая: направление вращения DR– (с коррекцией на радиус
RL)
Вогнутая: направление вращения DR+ (с коррекцией на радиус
RL)
X
Y
CC
S
1
=E
2
E
1
=S
2
R
