HEIDENHAIN TNC 320
251
8.3
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
, ст
оек
и
па
зо
в

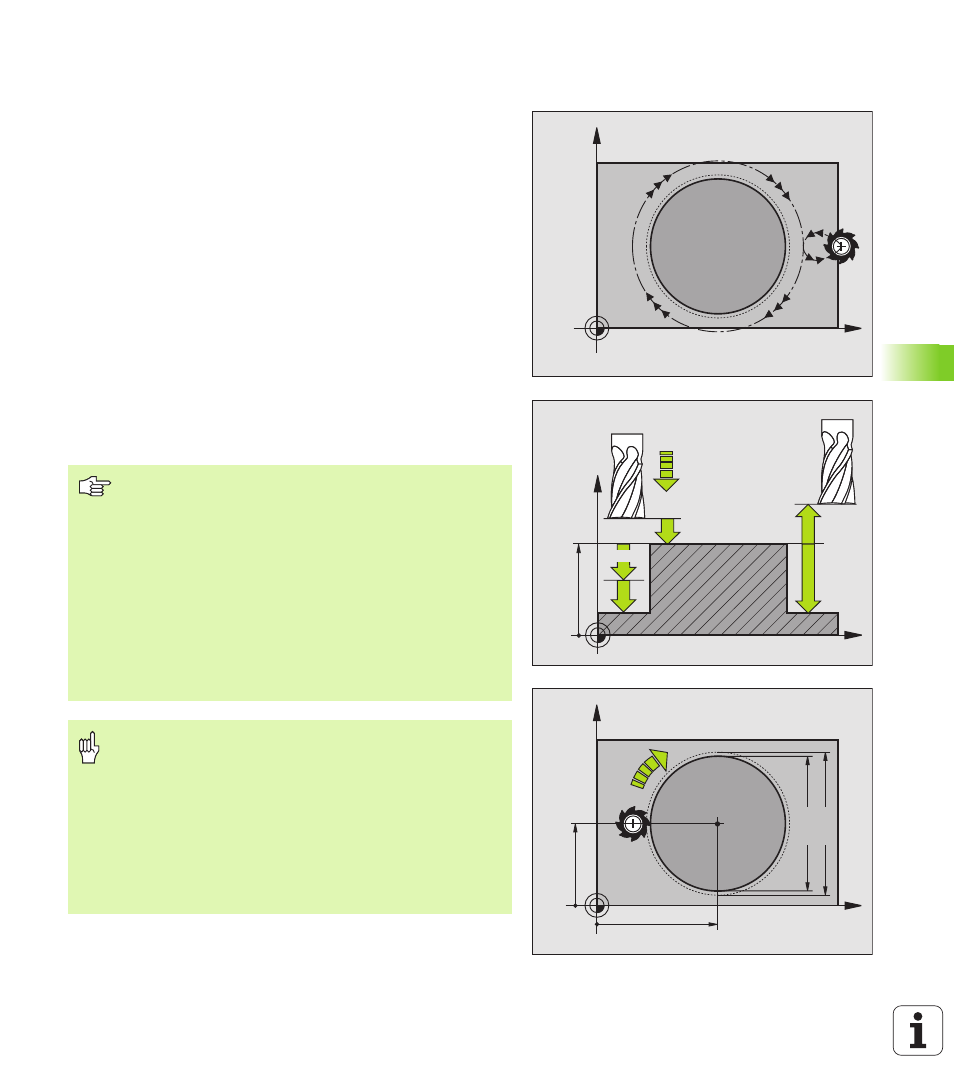

ЧИСТОВАЯ ОБРАБОТКА КРУГЛОЙ СТОЙКИ
(цикл 215)
1 УЧПУ перемещает инструмент автоматически на оси
шпинделя на безопасное расстояние или – если введено – на
2-ое безопасное расстояние и затем в центр стойки
2 Из центра стойки инструмент перемещается на плоскости
обработки в точку старта обработки. Точка старта лежить на 2-
кратном радиусе инструмента направо от стойки
3 Если инструмент находится на 2-ом безопасном расстоянии,
УЧПУ перемещает инструмент на ускоренной подачи FMAX на
безопасное расстояние и оттуда с подачей врезания на
первую глубину врезания
4 Затем инструмент перемещается тангенциально к готовой
части контура и фрезерует попутно виток
5 Потом инструмент перемещается назад тангенциально от
контура к точке старта на плоскости обработки
6 Эта операция (3 до 5) повторяется, пока будет достигнута
программированная глубина
7 В конце цикла УЧПУ перемещает инструмент с FMAX на
безопасное расстояние или - если введено - на 2-ое
безопасное расстояние и затем в центр кармана (конечное
положение = положение старта)
X
Y
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q223
Q217
Q216
Q207
Q222
Обратите внимание перед программированием
УЧПУ предпозиционирует инструмент по оси
инструментов и на плоскости обработки
автоматически.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируется
глубина = 0, то УЧПУ не отрабатывает цикла.
Если хотите выполнить чистовую обработку в
сплошном материале, то следует использовать фрезу
с режущим по середине торцовым зубом (DIN/ДИН
844). Ввести тогда для подачи врезания небольшое
значение.
Внимание опасность столковения!
С помощью параметра станка displayDepthErr
устанавливается, должно TNC выдавать сообщение
об ошибках при вводе положительной глубины (on)
или нет (off).
Учесть, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции.
Инструмент перемещается на оси инструмента на
ускоренной подачи на безопасное расстояние ниже
поверхности обрабатываемой детали!
