Вспомогательные точки – Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 551-02)
Страница 162
162
6 Программирование: программирование контуров
6.6
Движ
ение
по
траект
ории
–
Программиров
ание
ра
знообра
зных
ко
нт
уров
FK

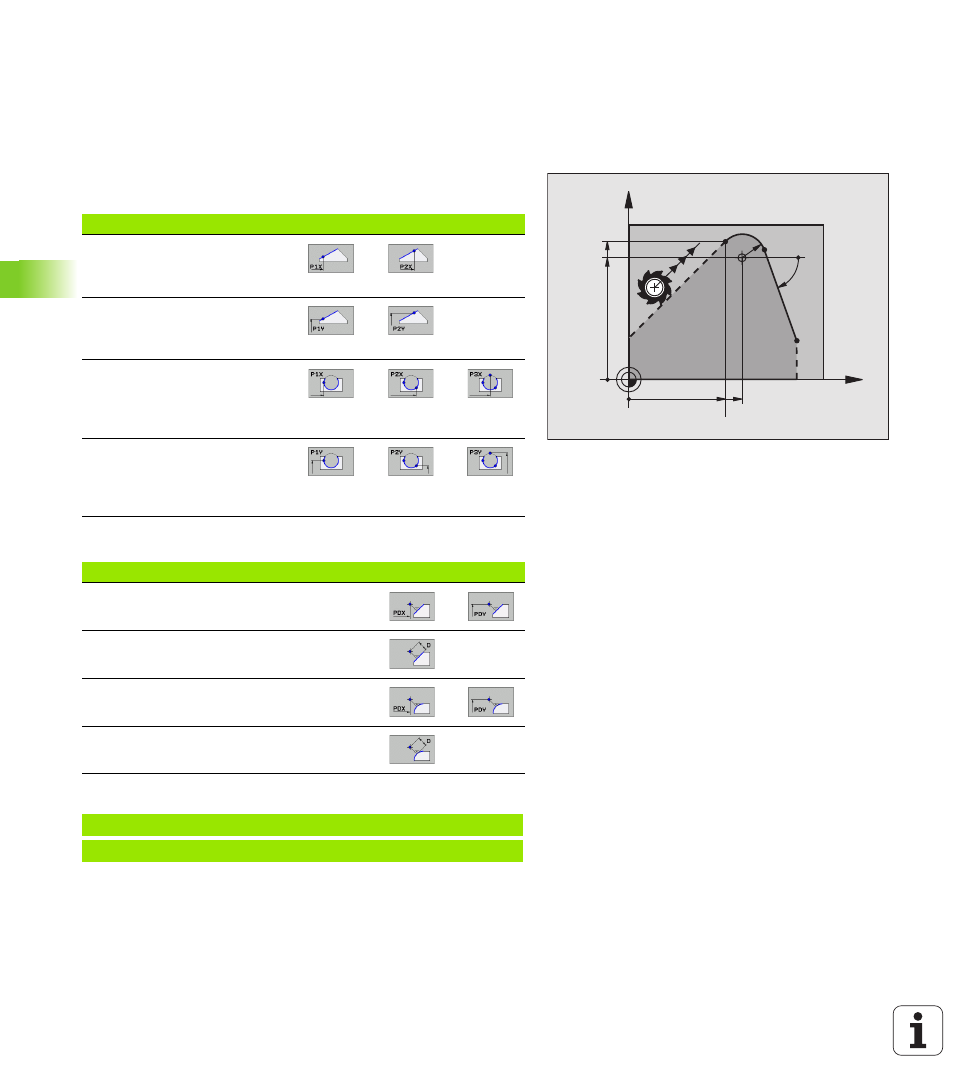

Вспомогательные точки
Так для свободных прямых как и для свободных круговых
траекторий можете ввести координаты для вспомогательных
точек, лежащих на контуре или рядом.
Вспомогательные точки на контуре
Вспомогательные точки лежат непосредственно на прямой или на
удлинении прямой или на круговой траектории.
Вспомогательные точки рядом с контуром
ЧУ-кадры в качестве примера
Известные данные
Softkeys
X-координата
вспомогательной точки
P1 или P2 прямой
Y-координата
вспомогательной точки
P1 или P2 прямой
X-координата
вспомогательной точки
P1, P2 или P3 круговой
траектории
Y-координата
вспомогательной точки
P1, P2 или P3 круговой
траектории
Известные данные
Softkeys
X- и Y- координата вспомогательной
точки рядом спрямой
Расстояние вспомогательной точки от
прямой
X- и Y-координата вспомогательной
точкирядом с круговой траекторией
Расстояние вспомогательной точки от
круговой траектории
13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AN-70 PDX+50 PDY+53 D10
X
Y
53
60.071
50
42.929
R10
70°
