3 наезд и от ъ е зд от ко н тур а – Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 551-02)
Страница 129
HEIDENHAIN TNC 320
129
6.3
Наезд
и
от
ъ
е
зд
от
ко
н
тур
а

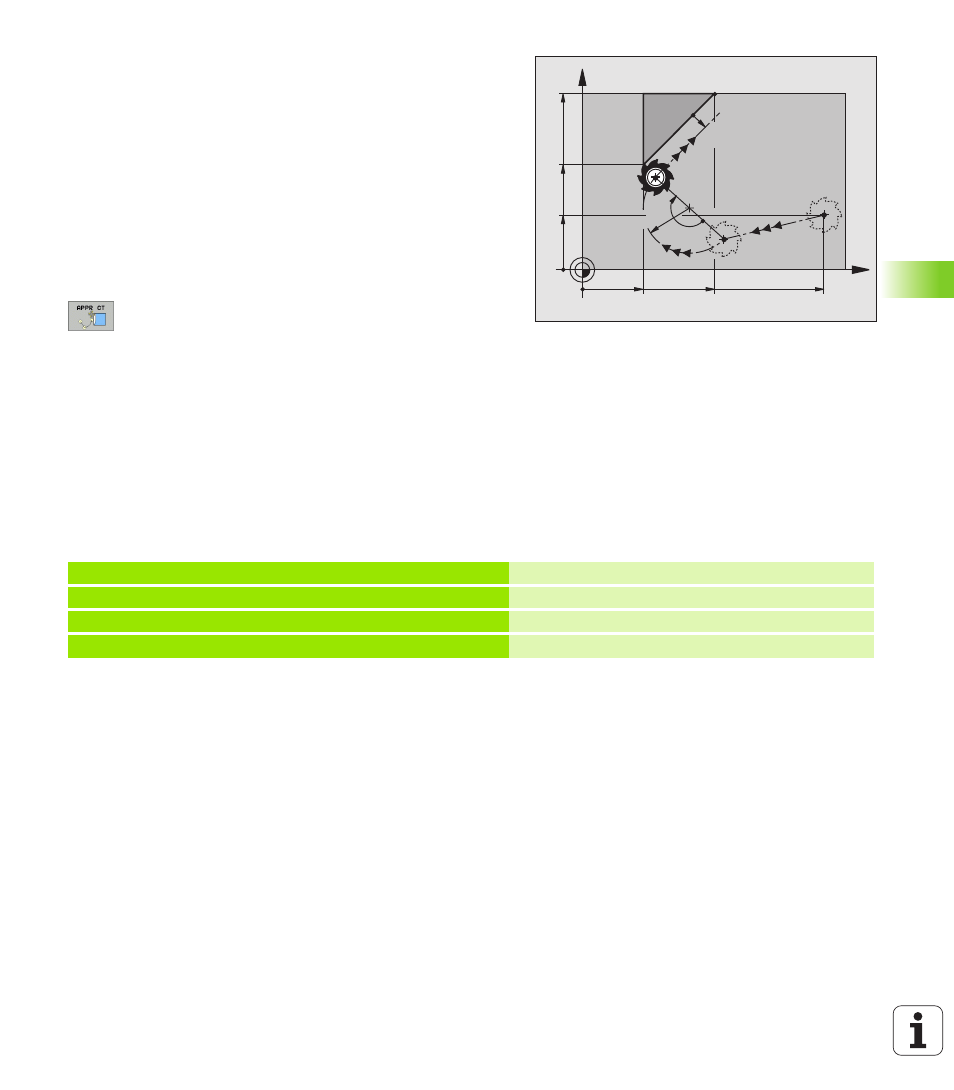

Подвод по круговой траектории с
тангенциальным примыканием: APPR CT
УЧПУ перемещает инструмент по прямой от точки старта P
S
к
вспомогательной точке P
H
. Оттуда перемещает его по круговой
траектории, переходящей тангенциально в первый элемент
контура, к первой точке контура P
A
.
Круговая траектория от P
H
к P
A
установлена на основании
радиуса R и угла центра CCA. Направление круговой траектории
возникает из прохода первого элемента контура.
Произвольная функция траектории: подвод к точке старта P
S
.
Открыть диалог с помощью клавиши APPR/DEP и softkey
APPR CT :
Координаты первой точки контура P
A
Радиус R круговой траектории
Подвод к загатовке со стороны, определённой
коррекцией на радиус: R ввести с
положительным значением
Подвод к загатовке со стороны:
R ввести с отрицательным значением
Угол центра CCA круговой траектории
CCA ввести только с положительным значением
Максимальное значение ввода 360°
Коррекция на радиус RR/RL для обработки
ЧУ-кадры в качестве примера
X
Y
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40
10
CCA=
180°
R10
35
20
7 L X+40 Y+10 RO FMAX M3
P
S
подвод без коррекции на радиус
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100
P
A
с корр. на радиус RR, радиус R=10
9 L X+20 Y+35
Конечная точка первого элемента контура
10 L ...
Следующий элемент контура
