50
3 Позиционирование с ручным вводом данных
3.1
Программиров
ание
и
от
р
аб
о
тк
а
про
стых
видов
обрабо
тки
3.1 Программирование и отработка
простых видов обработки
Для простых видов обработки или предпозиционирования
инструмента предназначен режим работы Позиционирование с
ручным вводом. Здесь можно ввести и непостредственно
отработать короткую программу в формате открытого текста
фирмы HEIDENHAIN. Можно также вызывать циклы ЧПУ.
Программа сохраняется в памяти в файле $MDI. При
позиционировании с ручным вводом можно активировать
дополнительную индикацию состояния.
Применение позиционирования с ручным
вводом
Выбрать режим работы Позиционирование с
ручным вводом. Файл $MDI свободно
программировать
Запустить выполнение программы: внешняя
клавиша СТАРТ(START)

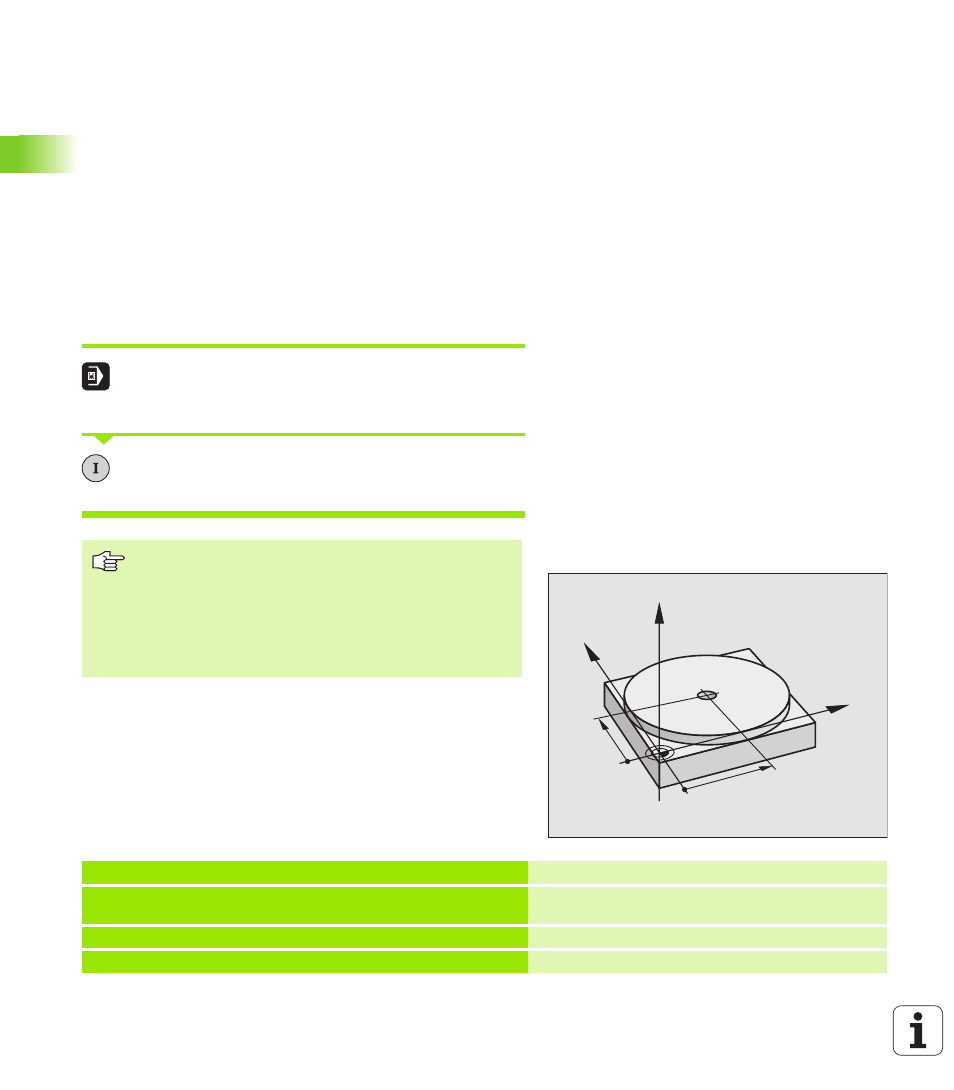

Пример 1
Надо выполнить отверстие глубиной 20 мм на загатовке. После
закрепления загатовки, центрирования и назначения координат
опорной точки можно с помощью нескольких кадров составить
программу и её выполнить.
Сначала инструмент предпозиционируется с помощью L-кадров
(прямые) над загатовкой и на безопасное расстояние в 5 мм над
отверстием. Затем выполняется отверстие с помощью цикла 1
ГЛУБОКОЕ СВЕРЛЕНИЕ.
Ограничение
Программирование свободного контура FК, графики
программирования, графики прогона программы,
подпрограммы, повторения части программы и
коррекция контура не стоят в распоряжении. Файл
$MDI не должен содержать вызова программы
(PGM CALL).
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL DEF 1 L+0 R+5
Определение инструмента: нулевой
инструмент, радиус 5
2 TOOL CALL 1 Z S2000
Вызов инструмента: ось инструмента Z,
Частот вращения шпинделя 2000 об/мин
