HEIDENHAIN TNC 320
33
1.4
Индикации
со
ст
о
я
ния

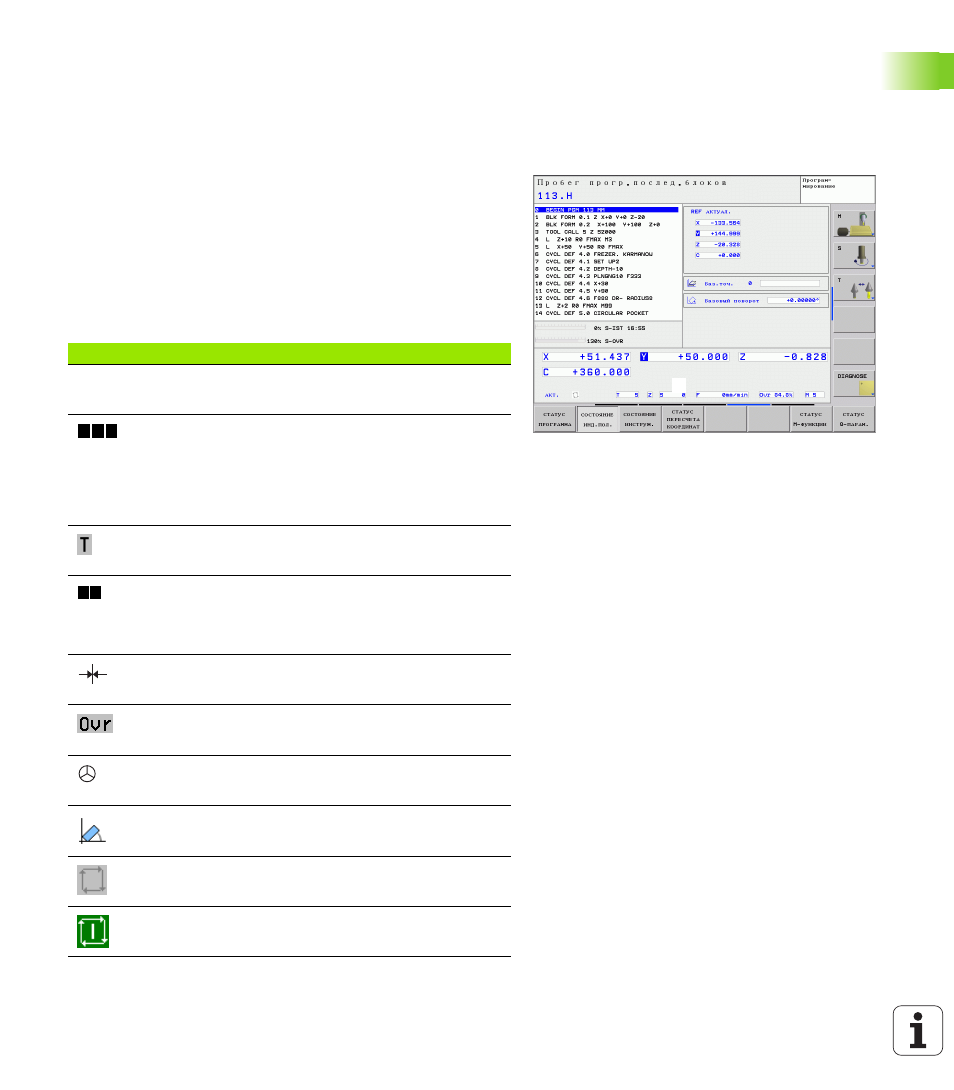

1.4 Индикации состояния
„Общая ” индикация состояния
Общая индикация состояния
1
даёт информацию об актуальном
состоянии станка. Она появляется автоматически в режимах
работы
прогон программы в полуавтоматическом и прогон программы в
автоматическом режиме, пока для индикации не будет выбрана
исключительно “Графика”, а также при
позиционировании с ручным вводом данных.
В режимах работы Ручное управление и Эл. маховичок индикация
состояния появляется в большом окне.
Информация индикации состояния
Символ
Значение
Фактические или заданные координаты
актуального положения
Оси станка; вспомогательные оси станка ЧПУ
показывает с помощью строчных букв.
Последовательность и количество указываемых
осей устанавливает производитель станков.
Обратите внимание на информацию в инструкции
по обслуживанию станка.
Номер инструмента T
Индикация подачи в дюймах соответствует
десятой части полезного значения. Частота
вращения S, подача F и действующая
дополнительная функция M
Ось блокирована
Процентное значение настройки Override
Ось может перемещаться с помощью маховичка
Оси перемещаются с учётом поворота
Программа не активная
Пуск программы
1
1
ФАКТ
X Y Z
F S
M
