10.2 Семейства деталей –
Q-параметры вместо
числовых значений
С помощью функции Q-параметров FN0: ПОДЧИНЕНИЕ можно
присвоивать Q-параметрам числовые значения. В таком случае
употребляется в программе обработки вместо числового
значения определённый Q-параметр.
ЧУ-кадры в качестве примера
Для семейств деталей программируется нпр. характерные
размеры детали в виде Q-параметров.
Для обработки отдельных деталей подчиняется потом каждому
параметру соответственное числовое значение.
Пример
Цилиндр с применением Q-параметров
15 FNO: Q10=25
Присваивание
...
Q10 получает значение 25
25 L X +Q10
соответствует L X +25
Радиус цилиндра
R = Q1
Высота цилиндра
H = Q2

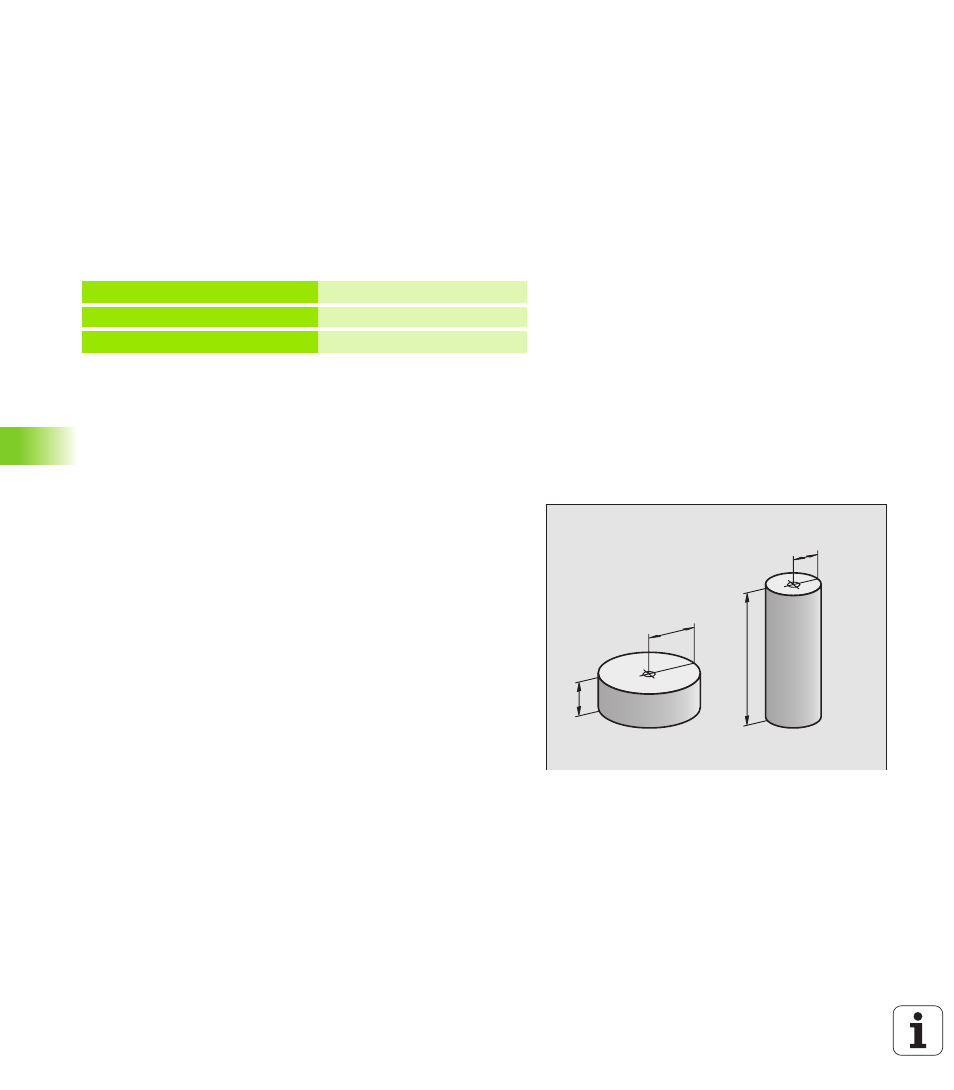

Цилиндр Z1
Q1 = +30
Q2 = +10
Цилиндр Z2
Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
