13.3 Компенсирование наклонного
положения обрабатываемой
детали
Введение
Кривое закрепление обрабатываемой детали УЧПУ компенсирует
арифметически путем "базисного поворота".
Для этого УЧПУ так устанавливает угол поворота, что одна
поверхность детали и базовая ось угла плоскости обработки

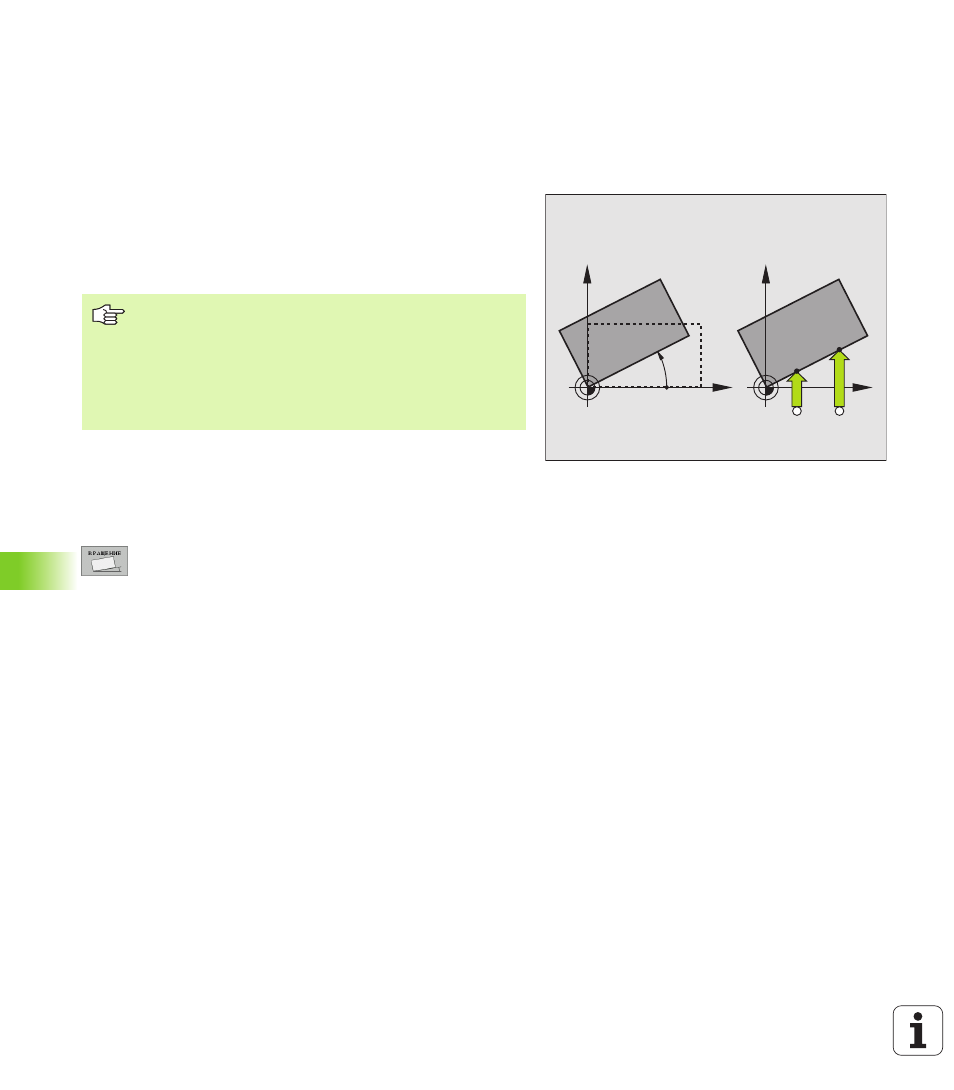

становятся образующими этого угла. Смотри картину справа.
Определение поворота
Выбор функции ощупывания: softkey
ОЩУПЫВАНИЕ ROT нажать
Позиционировать щуп вблизи первой точки
ощупывания
Выбрать направление ощупывания
перпендикулярно к опорной оси угла: выбрать ось
и направление нажимая softkey
Ощупывание: внешнюю клавишу СТАРТ нажать
Позиционировать щуп вблизи второй точки
ощупывания
Ощупывание: внешнюю клавишу СТАРТ нажать.
УЧПУ определяет поворот и показывает этот угол
после диалога Угол поворота = .
Для активирования указанного значения в
качестве угла поворота, следует нажать softkey
НАЗНАЧЕНИЕ ПОВОРОТА
X
Y
PA
X
Y
A
B
Направление ощупывания для измерения наклонного
положения детали следует выбирать всегда
перпендикулярно к опорной оси угла.
Чтобы поворот всегда верно рассчитывался при
отработке программы, следует в первом кадре
перемещения программировать обои координаты
плоскости обработки.
