6.1 Движения инструмента
Функции траектории

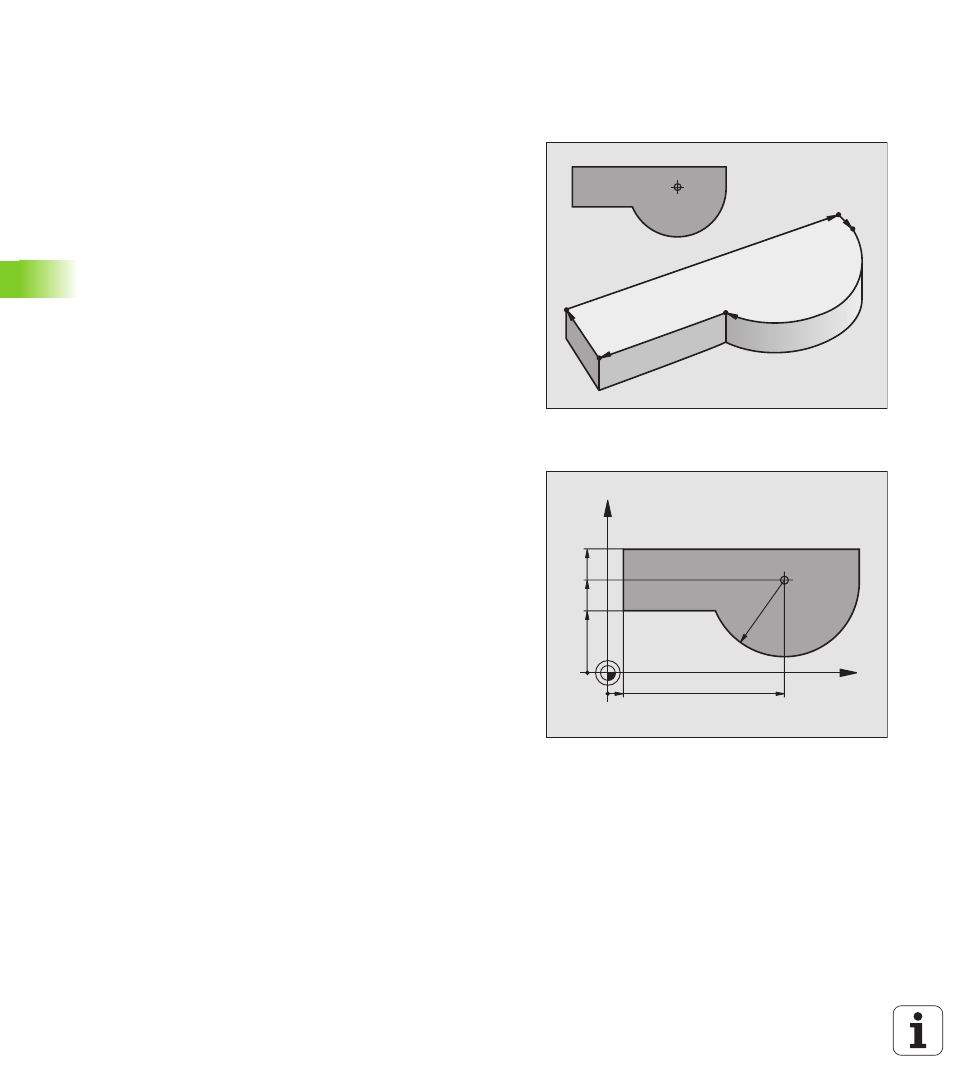

Контур загатовки состоит обычно из нескольких элементов, как
прямые и дуги окружности. С помощью функции траектории
программируются движения инструмента для прямых и дуг
окружности.
Программирование разнообразных
контуров FK
Если нет в распоряжении соответсвенного для УЧПУ чертежа и
данные о размерах для ЧУ-программы некомплектные, то
программируется контур загатовки с помощью
Программирования свободного контура. УЧПУ рассчитывает
отсутствующие данные.
С помощью FK-программирования программируются движения
инструмента для прямых и дуг окружности.
Дополнительные функции M
С помощью дополнительных функций УЧПУ управляется
выполнением программы, нпр. перерывом в отработке
программы
функциями станка, как включение и выключение оборотов
шпинделя и СОЖ
поведением инструмента на траектории
подпрограммы и повторения части
программы
Повторяющиеся шаги обработки вводится только один раз в
качестве подпрограммы или повторения части программы. Если
следует выполнить часть программы только в определённых
условиях, то надо назначить эти шаги программы в качестве
подпрограммы. Дополнительно программа обработки может
вызвать другую программу обработки и отработать её.
Программирование подпрограмм и повторений части программы
описано в главе 9.
Программирование с помощью Q-параметров
В программе обработки Q-параметры замещают числовые
значения: Q-параметру присваивается в другом месте числовое
значение. С помощью Q-параметров можно программировать
математические функции, управляющие выполнением
программы или описывающие контур.
Программирование с помощью Q-параметров описано в главе 10.
