HEIDENHAIN TNC 320
47
2.4
На
зна
ч
ение
к
оор
динат
опорной
то
ч
ки
(
бе
з 3D-
импу
льсной
систе
м
ы
)

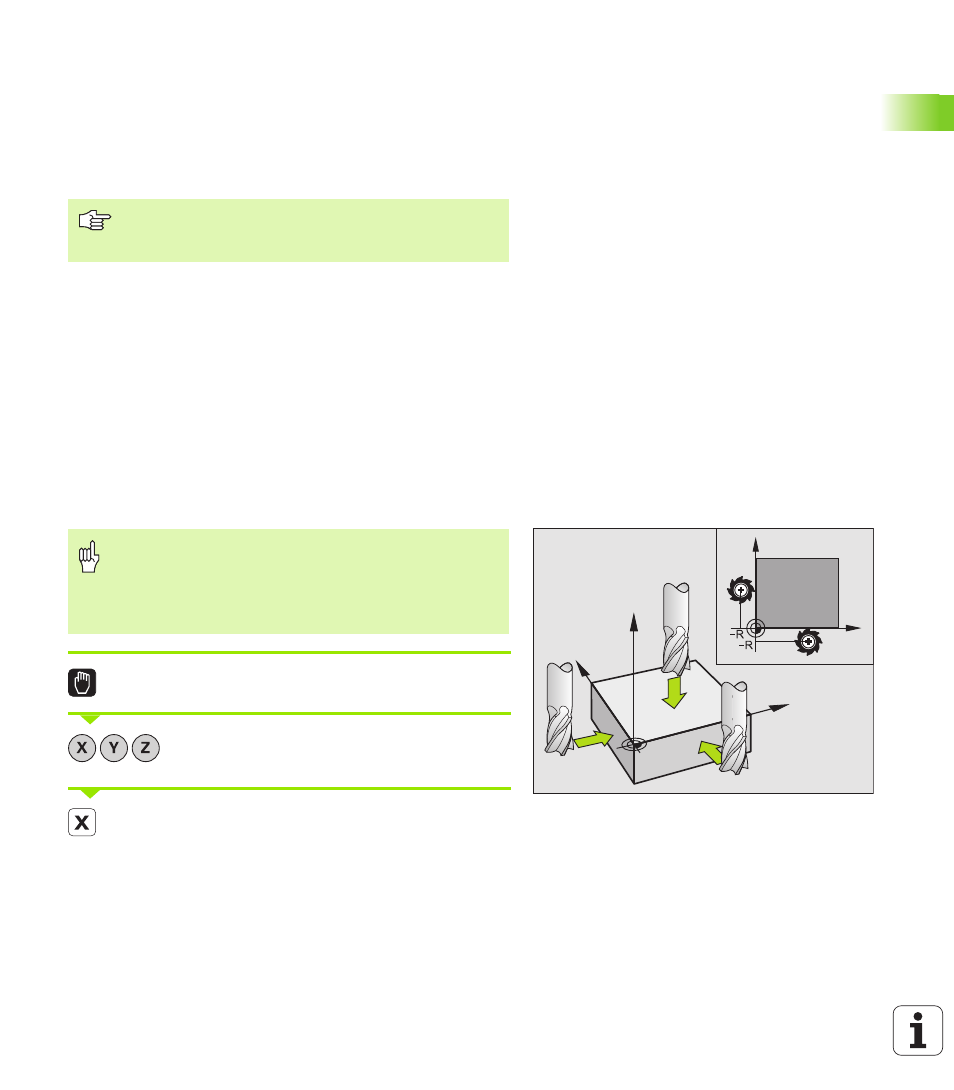

2.4 Назначение координат
опорной точки (без 3D-
импульсной системы)
Подсказка
При назначении координат опорной точки индикация ЧПУ
переходит на координаты известного положения обрабатываемой
детали.
Подготовка
Зажим и наладка загатовки
Заменить нулевой инструмент с известным радиусом
Убедиться, что ЧПУ показывает факт-положения
Задание координат опорной точки используя
клавиши выбора оси
Выбрать режим работы Ручное управление.
Осторожно перемещать инструмент, пока он не
каснётся загатовки (след соприкосновения)
Выбор оси
Установление опорных точек с помощью 3D-
импульсной системы: смотри инструкцию
обслуживания Циклы импульсной системы.
Мера защиты
Если поверхность загатовки не должна быть
закрацована, то на загатовку укладывается листовой
металл известной толщины d. Для опорной точки
вводится тогда значение на d больше.
Y
X
Z
X
Y
