44 2 Ручное управление и наладка
2.2
Пере
мещение
рабо
чих
органов
Перемещение с помощью электронново
маховичка HR 410
Переносный маховичок HR 410 оснащён двумя клавишами
согласия. Эти клавиши находятся под грибковой ручкой.
Можно переместить оси станка только тогда, если одна из клавиш
согласия нажата (функция зависящая от станка).

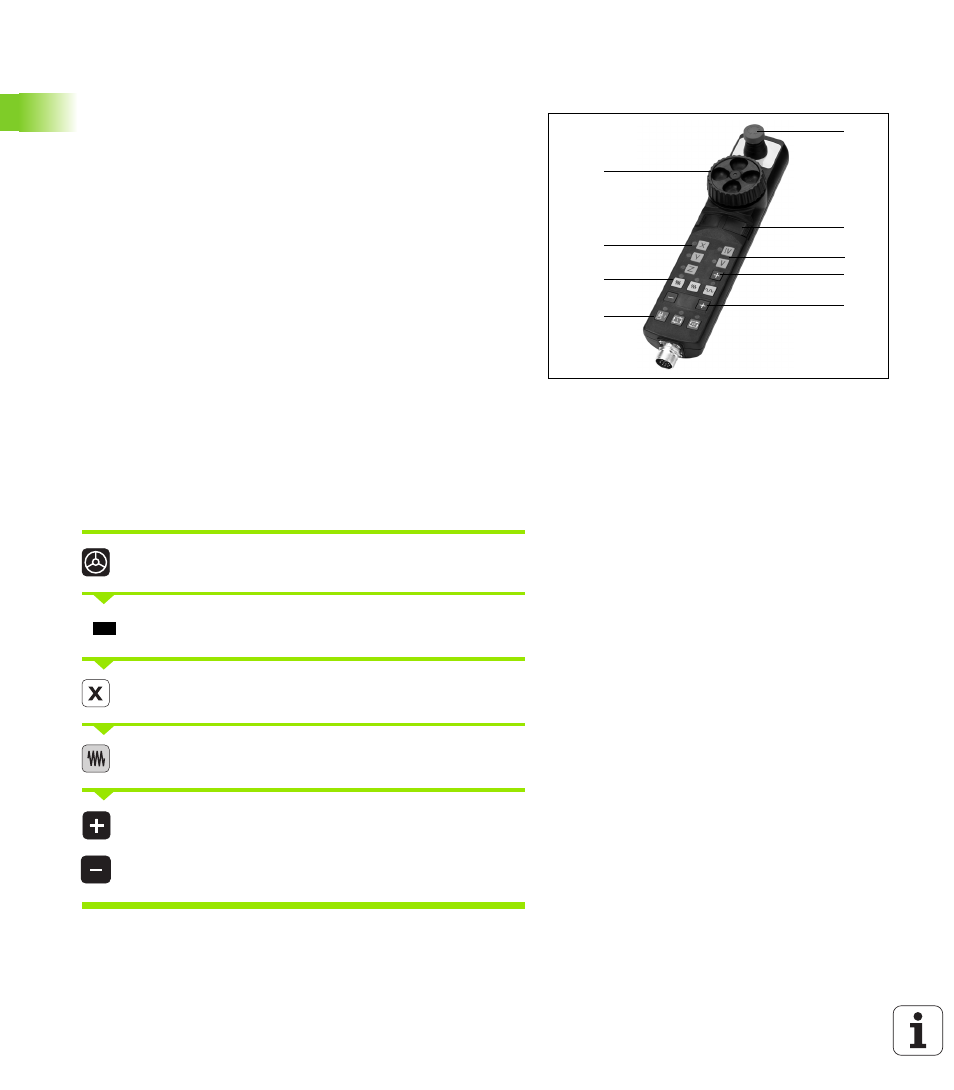

Маховичок HR 410 распологает следующими элементами
обслуживания:
Красные индикаторы показывают, какую ось и какую подачу
выбрали.
Перемещение с помощью маховичка возможно даже при
активной M118 во время отработки программы.
Перемещение
Выбрать режим работы Эл. маховичок
Держать нажатой клавишу согласия
Выбор оси
Выбор подачи
Активную ось переместить в направлении + или –
1 NOT-AUS-клавиша (аварийный выключатель)
2 Маховичок
3 Клавиши согласия
4 Клавиши выбора оси
5 Клавиша для ввода фактического положения
6 Клавиши определения подачи (медленно, средняя, быстро;
виды подачи определяются производителем станка)
7 Направление, в котором УЧПУ перемещает выбранную ось
8 Функции станка (определяются производителем станков)
2
4
6
8
1
3
4
5
7
или
