12.8 "Эзернет"-интерфейс
Введение
Можно оснастить ЧПУ стандартно платой сети "Эзернет", чтобы
интегрировать устройство управления в сеть в качестве клиента
(Client). УЧПУ передает данные через плату Эзернет
с помощью smb-протокола (server message block) для
операционных систем Windows, или
с помощью TCP/IP-семейства протоколов (Transmission Control
Protocol/Internet Protocol) и с помощью NFS (Network File System)
Возможности подключения
Можно подключить плату Эзернет УЧПУ через RJ45-разъем
(X26,100BaseTX или 10BaseT) к сети или непосредственно с
ПЭВМ. Оба соединеиня разделены гальванически от электроники
управления.
В случае 100BaseTX или 10BaseT-соединения применить Twisted
Pair-кабель, чтобы подключить ЧПУ к сети.
Максимальная длина кабеля между УЧПУ и узловой
точкой зависит от качества кабеля, оболочки и вида
сети (100BaseTX или 10BaseT).

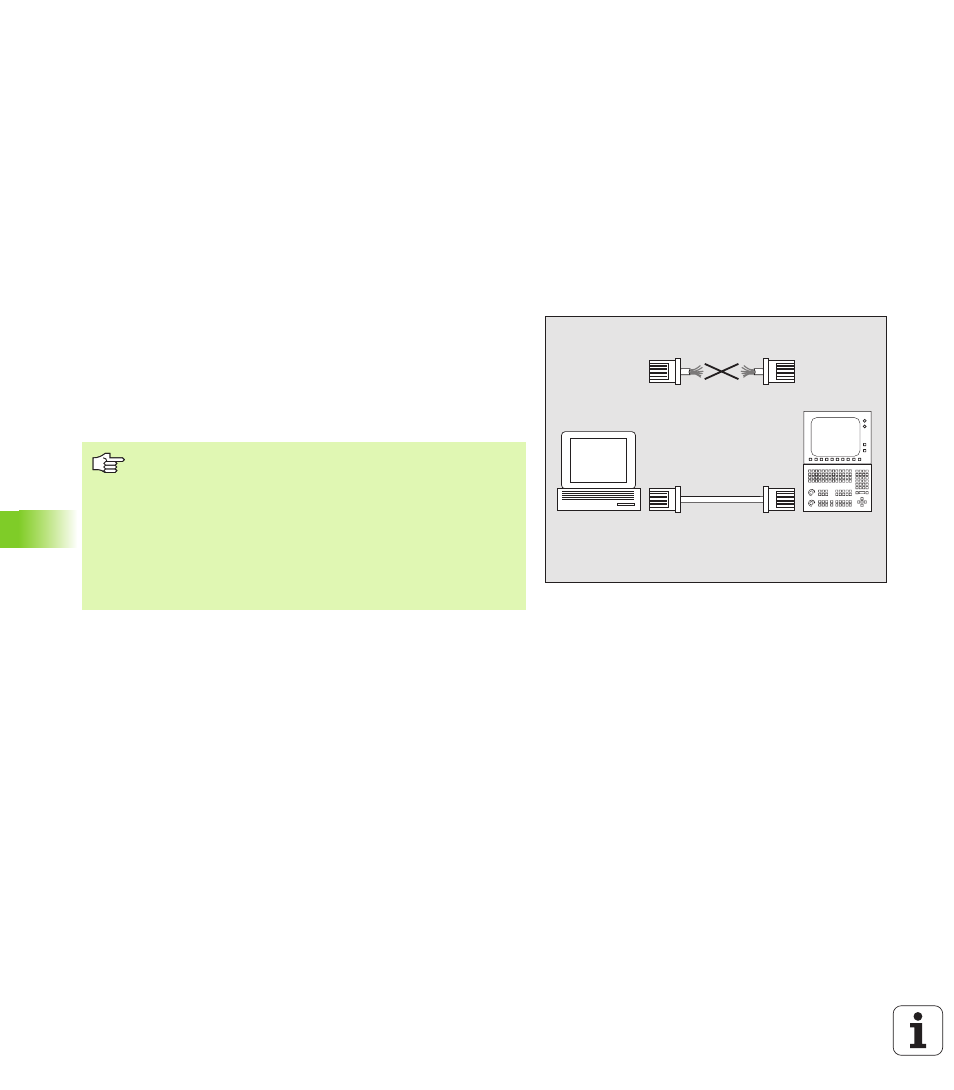

Можно подключить также УЧПУ непосредственно с
ПЭВМ, оснащенной платой Эзернет. Для этого
следует соединить УЧПУ (разъем X26) и ПЭВМ с
помощью скрещенного Эзернет-кабеля (торговое
обозначение: Patchkabel скрещенный или STP-кабель
скрещенный)
PC
TNC
10BaseT / 100BaseTx
