HEIDENHAIN TNC 320
215
8.2
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

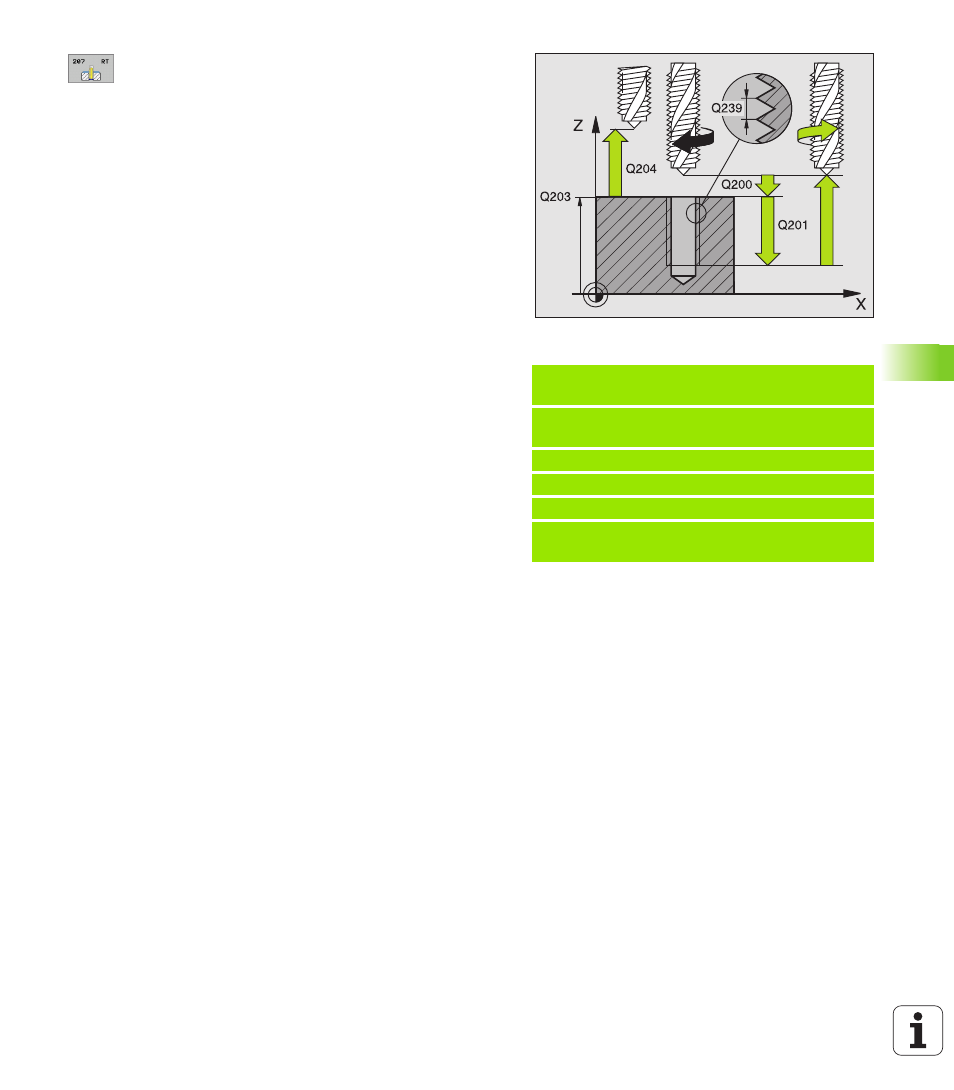

Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента (позиция
старта) – поверхность заготовки
Глубина сверления Q201 (инкрементно):
расстояние поверхность заготовки – конец резьбы
Шаг резьбы Q239
Шаг резьбы. Знак числа определяет правую или
левую резьбу:
+= правая резьба
–= левая резьба
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки
2-ое безопасное расстояние Q204
(инкрементно): координата оси шпинделя, на
которой не может произойти столкновение
инструмента и заготовки (зажимного
приспособления)
Выход из материала при прервании программы
Если во время операции резьбонарезания нажимается внешняя
клавиша Стоп (Stop), УЧПУ высвечивает softkey РУЧНОЙ ВЫХОД
ИЗ МАТЕРИАЛА. Если нажимается РУЧНОЙ ВЫХОД ИЗ
МАТЕРИАЛА, можно вывести инструмент из материала
используя управление. Нажать для этого положительную
клавишу направления активной оси шпинделя.
Пример: ЧУ-кадры
26 CYCL DEF 207 НАР.ВНУТР.РЕЗЬБЫ GS
НОВОЕ
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-20 ;ГЛУБИНА
Q239=+1
;ШАГ РЕЗЬБЫ
Q203=+25 ;КООРД. ПОВЕРХ.
Q204=50
;2-ОЕ БЕЗОПАСНОЕ
РАССТОЯНИЕ
