1 Введение
1.5
Принадл
ежно
сти
: 3D-
импу
льсные
систе
м
ы
и
э
л
ектронные
м
а
хо
вички
фир
м
ы
HEIDENHAIN
1.5 Принадлежности: 3D-
импульсные системы и
электронные маховички
фирмы HEIDENHAIN
Измерительные трехмерные щупы
С помощью разных 3D-импульсных щупов фирмы HEIDENHAIN
можно:
провести автоматическую наладку загатовок
быстро и точно задавать координаты опорных точек
выполнить измерения загатовки во время прогона программы

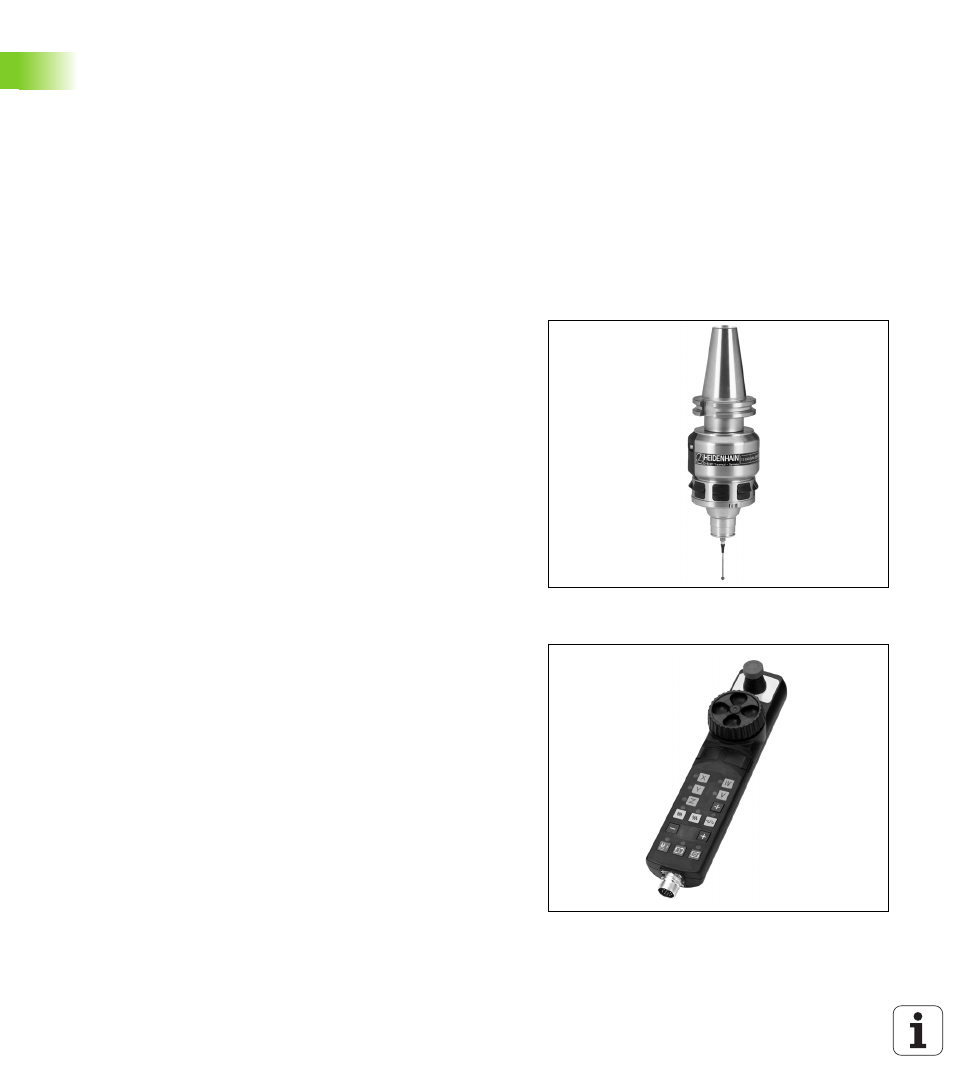

Переключающие импульсные системы TS 220, TS 440 и TS 640
Эти импульсные щупы предназначены особенно для
автоматической наладки загатовки, назначения координат
опорных точек, для измерений на загатовке. Щуп TS 220 передает
сигналы по кабелью и является иногда экономной альтернативой.
Особенно для станков с устройством смены инструмента
пригодны щупы TS 440 и TS 640 (смотри картина справа), которые
передают сигналы переключения безкабельно, с помощью
инфракрасного света.
Принцип действия: в переключающих импульсных системах
фирмы HEIDENHAIN износостойкий оптический выключатель
регистрирует отклонение щупа. Возникший таким образом сигнал
заставляет сохранять фактическое значение актуальной позиции
импульсной системы в памяти.
Электронные маховички HR
Электронные маховички упрощают точное перемещение рабочих
органов вручную. Путь перемещения на один поворот маховичка
можно выбирать в широком диапазоне. Кроме встроиваемых
маховичков HR 130 и HR 150 фирма HEIDENHAIN предлогает
переносный маховичок HR 410.
