Из
мерение
де
тал
ей
с
по
м
о
щью
3D-
щупов

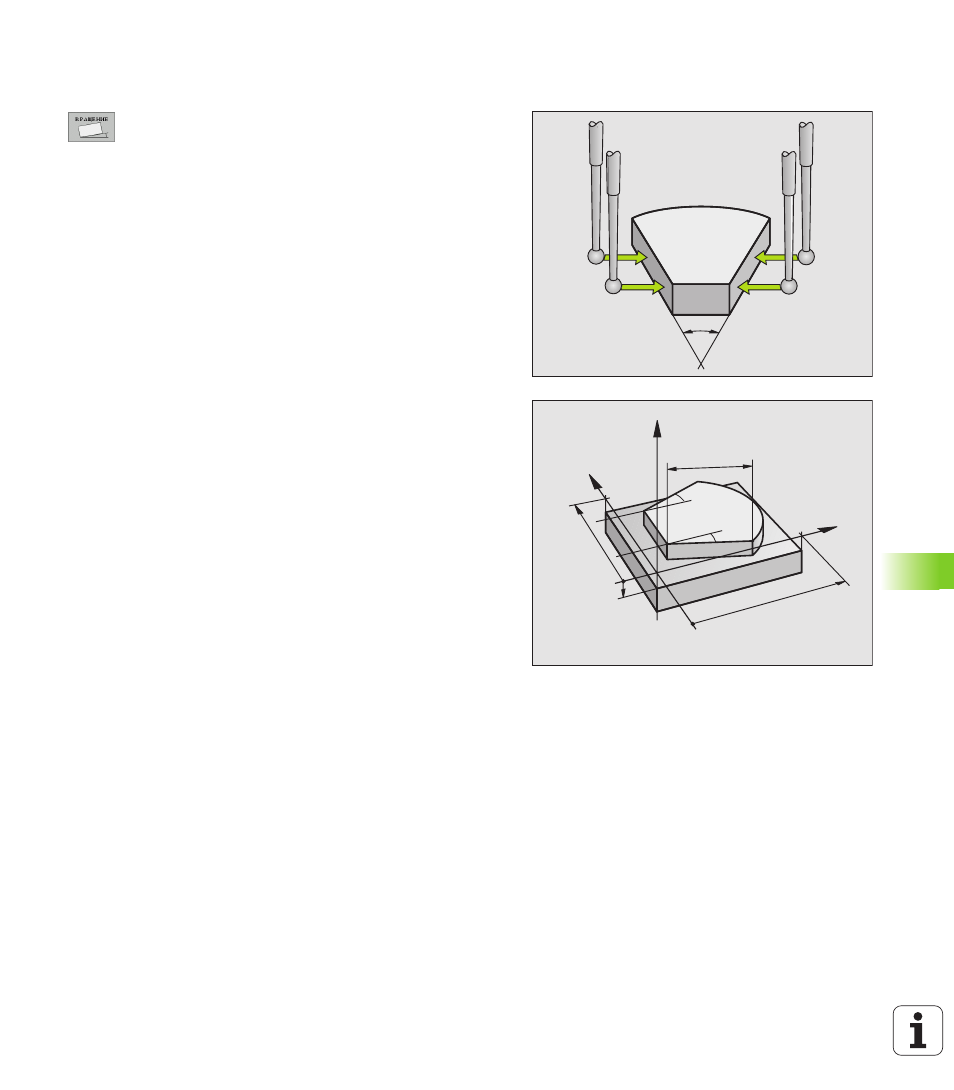

Определение угла между опорной осью угла
и гранью детали
Выбор функции ощупывания: softkey
ОЩУПЫВАНИЕ ROT нажать
Угол поворота: записать указанный угол поворота,
если хотите позже восстановить выполненный
раньше поворот
Выполнить поворот со сравниваемой стороной
(смотри “Компенсирование наклонного положения
обрабатываемой детали” на странице 456)
С помощью softkey ОЩУПЫВАНИЕ ROT
индицировать угол между отсчетной осью угла и
гранью детали в качестве угла поворота
Отменить поворот или восстановить первичный
поворот
Устанавить угол поворота на записанное значение
Определить угол между двумя гранями детали
Выбор функции ощупывания: softkey ОЩУПЫВАНИЕ ROT
нажать
Угол поворота: записать указанный угол поворота, если хотите
позже восстановить выполненный раньше поворот
Выполнить базисный поворот для первой стороны (смотри
“Компенсирование наклонного положения обрабатываемой
Вторую сторону ощупывать как при повороте, угол поворота
здесь не устанавливать на 0!
С помощью softkey ОЩУПЫВАНИЕ ROT индицировать угол РА
между гранями детали в качестве угла поворота
Отменить поворот или восстановить первичный поворот:
устанавить угол поворота на записанное значение
PA
–10
100
α
?
α
?
L?
X
Z
Y
100
