7.4 Дополнительные функции
для поведения на контуре

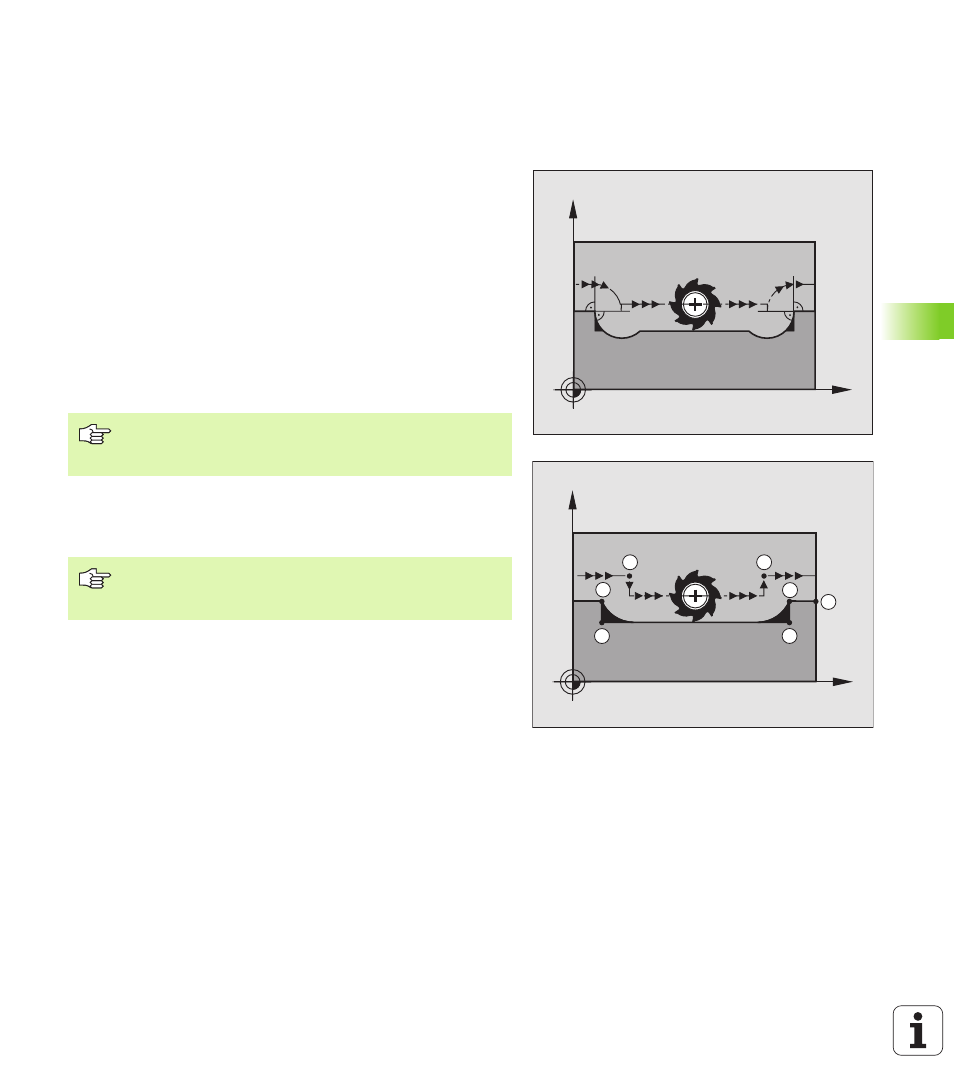

Обработка небольших ступеней контура: M97
Стандартное поведение
УЧПУ включает на наружном углу переходную окружность. При
очень малых ступеньках контура инструмент повреждил бы
контур из-за этого.
УЧПУ прерывает в таких местах отработку программы и выдаёт
сообщение об ошибках “Радиус инструмента очень большой ”.
Поведение с M97
УЧПУ устанавливает точку пересечения траекторий для
элементов контура –как в случае внутренних углов – и
перемещает инструмент над этой точкой.
Следует программировать M97 в этом кадре, в котором
установлена точка внешнего угла.
Действие
M97 действует только в кадре программы, в котором M97
программировалось.
Вместо M97 оператор должен использовать более
эффективную функцию M120 LA в программе (смотри
“Поведение с M120” на странице 181)!
Угол контура не обрабатывается с M97 полностью.
Возможно, что надо дополнительно обработать этот
угол с помощью небольшого инструмента.
X
Y
X
Y
S
16
17
15
14
13
S
