11 Тест программы и выполнение программы
11
.1
Гр
аф
и
ка

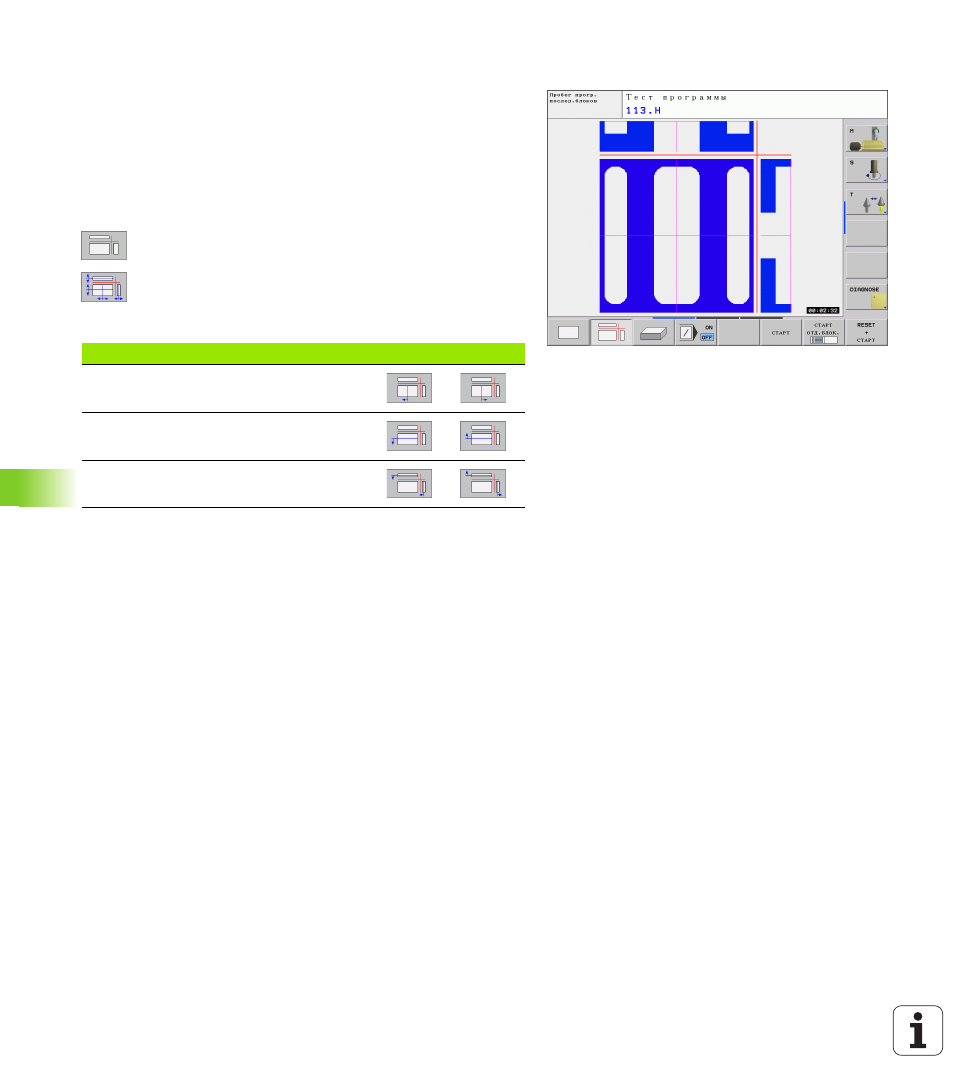

Изображение в 3 плоскостях
Изображение показывает вид сверху с двумя сечениями, похоже
технического чертёжа.
В случае изображения в 3 плоскостях находятся в распоряжении
функции для увеличения фрагмента смотри “Увеличение
Дополнительно можно смещать плоскость резания используя
softkeys:
Выбрать softkey для изображения загатовки в 3
плоскостьях
Переключить линейку softkey и затем нажать
softkey выбора плоскостей резания
ЧПУ показывает следующие softkeys:
Положение плоскости резания видно во время перемещения на
экране.
Стандартная настройка плоскости резания так выбрана, что она
лежит на плоскости обработки и на оси инструмента в центре
детали.
Функция
Softkeys
Вертикальную плоскость резания
передвинуть направо или налево
Вертикальную плоскость передвинуть
вперед или назад
Горизонтальную плоскость резания
передвинуть вверх или вниз
