114 5 Программирование: инструменты
5.3
Коррекция
инстр
умента

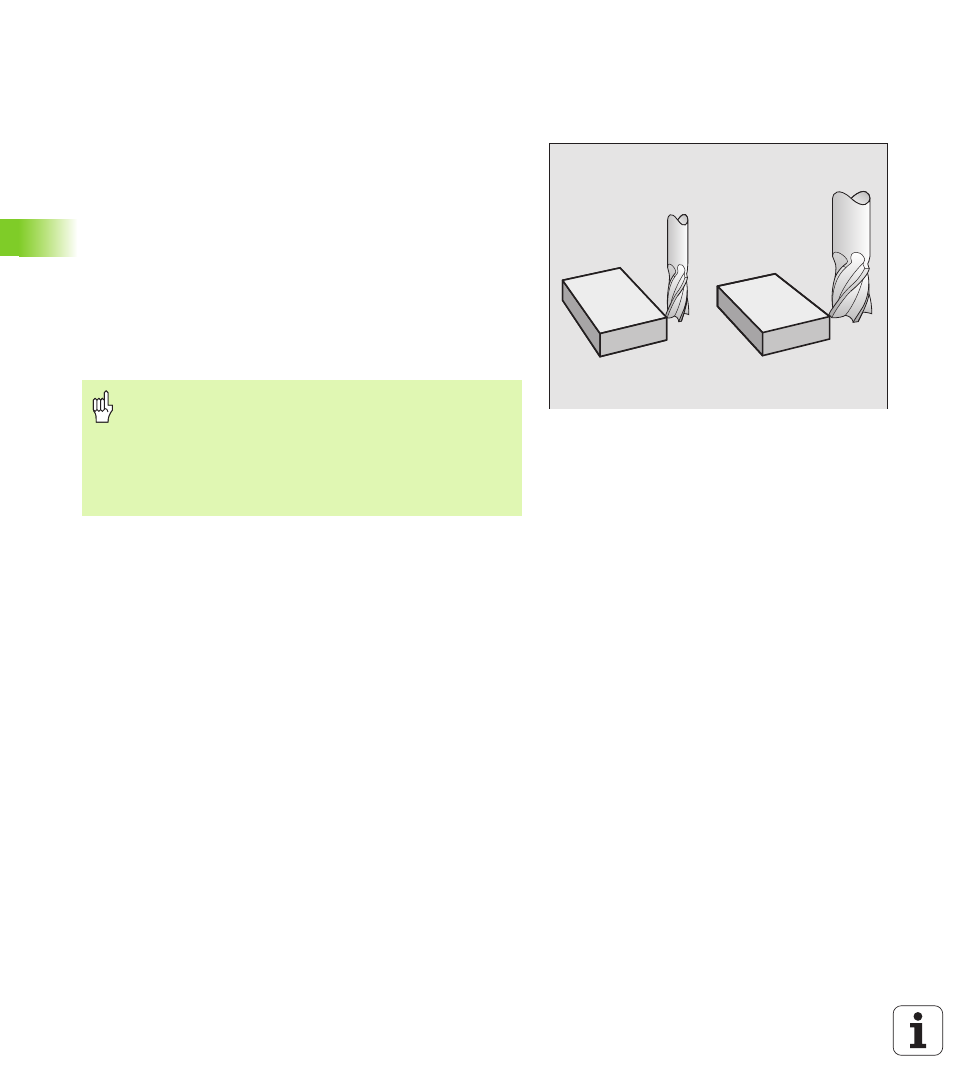

5.3 Коррекция инструмента
Введение
УЧПУ корригирует траекторию инструмента на значение
коррекции для длины инструмента по оси шпинделя и на значение
радиуса инструмента на плоскости обработки.
Если составляется программа обработки непосредственно в
УЧПУ, то коррекция на радиус инструмента действует только на
плоскости обработки. УЧПУ учитывет при этом вплоть до пяти
осей, включая оси вращения.
Коррекция на длину инструмента
Коррекция инструмента для длины действует, как только
вызывается инструмент и перемещается по оси шпинделя. Она
отменяется, как только вызывается инструмент длиной L=0.
При коррекции на длину учитываются так значения дельта из
TOOL CALL-кадра как и из таблицы инструментов.
Значение коррекции = L + DL
TOOL CALL
+ DL
TAB
с
Если отменяется коррекцию на длину с
положительным значением с TOOL CALL 0, то
сокращается расстояние инструмента от загатовки.
После вызова иструмента с помощью TOOL CALL
изменяется программированная путь инструмента по
оси шпинделя на разницу длины между старым и
новым инструментом.
L: Длина инструмента L из TOOL DEF-кадра или
таблицы инструментов
DL
TOOL CALL
: Погрешность DL для длины из TOOL CALL-
кадра (не учитывается в индикации
положения)
DL
TAB
: Погрешность DL для длины из таблицы
инструментов
