11 Тест программы и выполнение программы
11
.1
Гр
аф
и
ка

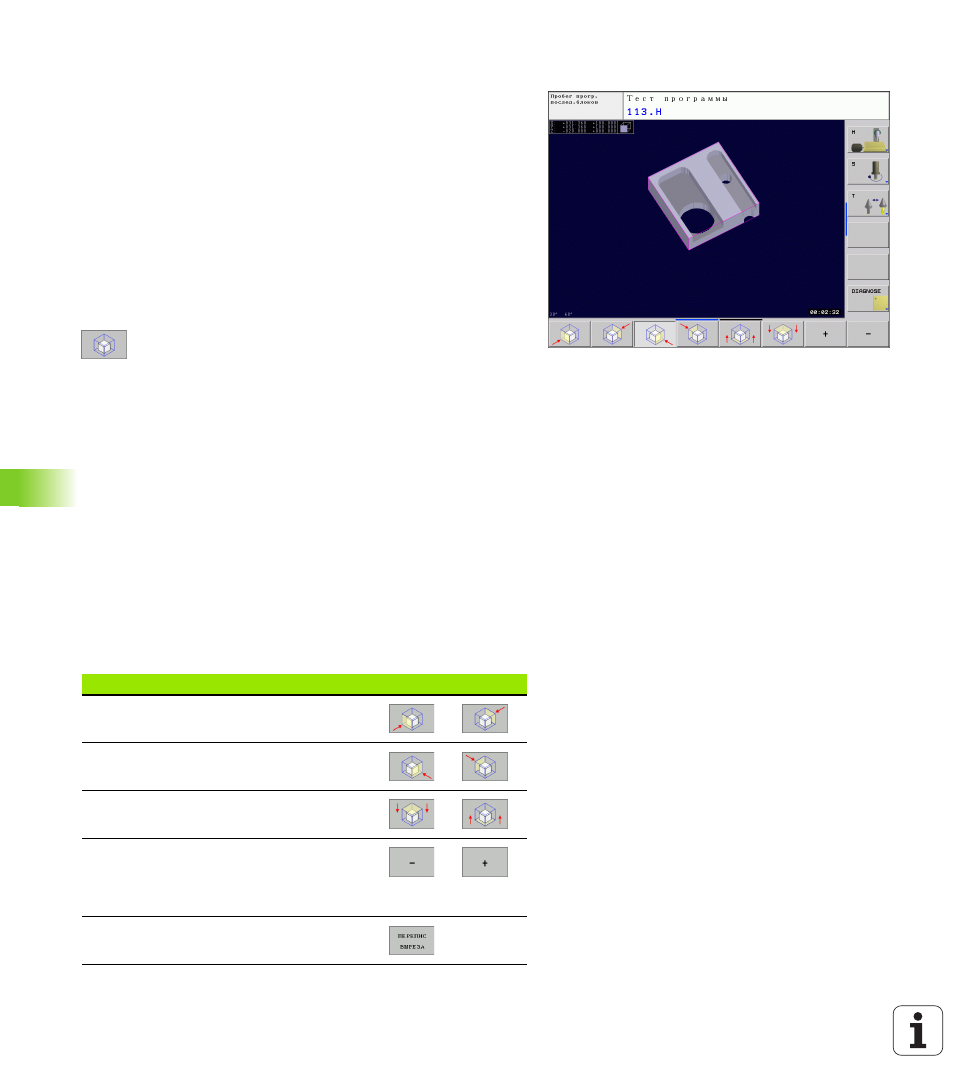

Увеличение отрезка
Отрезок можно изменять в режиме работы Тест программы и в
режиме работы выполнения программы используя вид на деталь
Изображение в 3 плоскостях и 3D-изображение.
Для этого надо остановить графическое моделирование и
выполнение программы. Увеличение фрагмента всегда
действует во всех видах изображения.
Изменение увеличения отрезка
Softkeys смотри таблицу
Если это необходимо, остановить графическое моделирование
Softkey-линейку переключить в режиме работы Тест программы
или в режиме выполнения программы, до появления softkey
выбора для увеличения отрезка.
Выбор функции для увеличения отрезка
Выбор стороны детали с помощью softkey (смотри
таблица внизу)
Уменьшение или увеличение заготовки: softkey
УМЕНЬШЕНИЕ или УВЕЛИЧЕНИЕ держать
нажатой
Softkey-линейку переключить и softkey ОТРЕЗОК
ПРИНЯТЬ набрать
Тест программы или выполнение программы
запускать заново с помощью программируемой
клавиши СТАРТ (RESET + СТАРТ
восстановливает началную форму и размеры
обрабатываемой детали)
Координаты в случае увеличения отрезка
УЧПУ показывает во время увеличения выбранную сторону
загатовки и для каждой оси координаты остающейся формы
блока.
Функция
Softkeys
Выбор левой/правой стороны загатовки
Выбор передней/задней стороны
загатовки
Выбор внешней/нижней стороны
загатовки
Поверхности резания для уменьшения
или
увеличения обрабатываемой детали
передвинуть
Подтверждение ввода фрагмента
