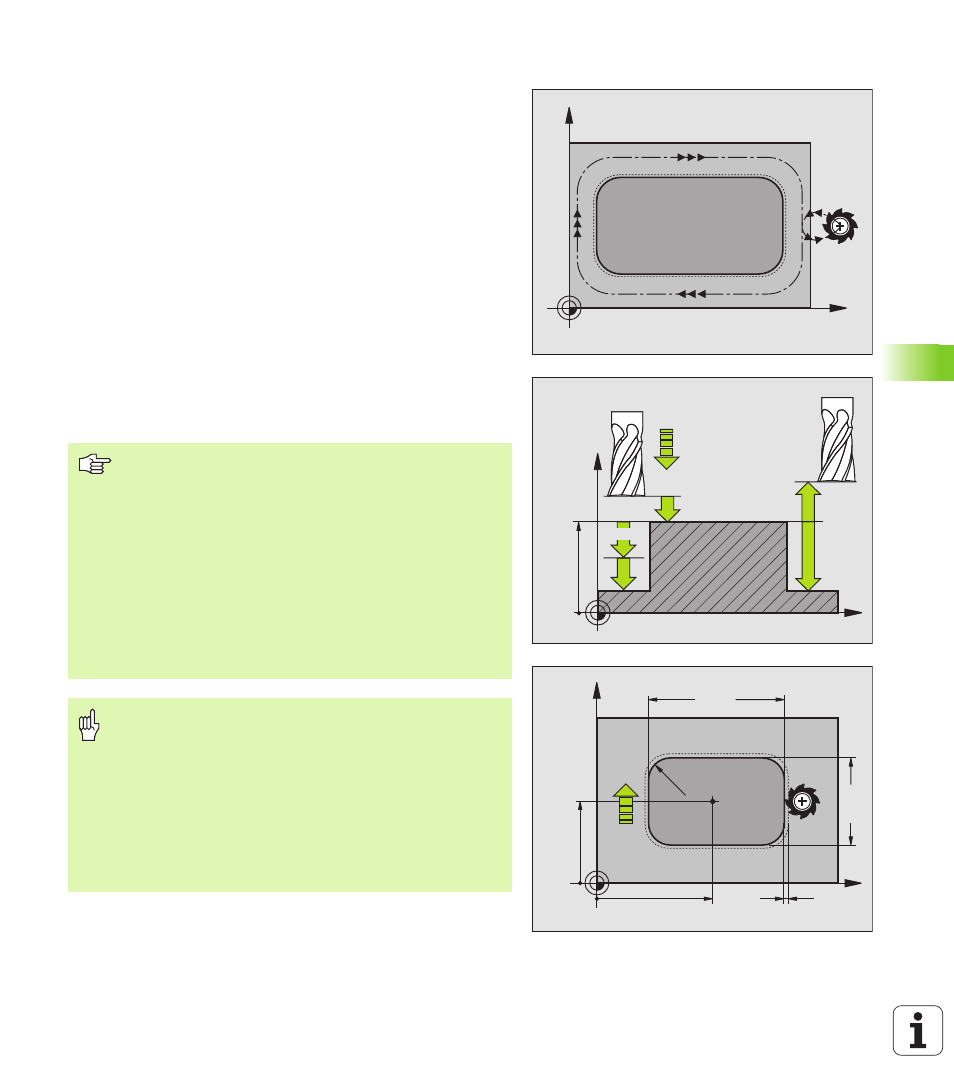

ЧИСТОВАЯ ОБРАБОТКА СТОЕК (цикл 213)
1 УЧПУ перемещает инструмент на оси шпинделя на
безопасное расстояние или – если введено – на 2-ое
безопасное расстояние и затем в центр стойки
2 Из центра стойки инструмент перемещается на плоскости
обработки в точку старта обработки. Точка старта лежить на
3,5-кратном радиусе инструмента направо от стойки
3 Если инструмент находится на 2-ом безопасном расстоянии,
УЧПУ перемещает инструмент на ускоренной подачи FMAX на
безопасное расстояние и оттуда с подачей врезания на
первую глубину врезания
4 Затем инструмент перемещается тангенциально к готовой
части контура и фрезерует попутно виток
5 Потом инструмент перемещается назад тангенциально от
контура к точке старта на плоскости обработки
6 Эта операция (3 до 5) повторяется, пока будет достигнута
программированная глубина
7 В конце цикла УЧПУ перемещает инструмент на ускоренной
подачи а безопасное расстояние или – если введено – на 2-
ое безопасное расстояние и затем в центр стойки (конечная
позиция = позиция старта)
X
Y
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
Обратите внимание перед программированием
УЧПУ предпозиционирует инструмент по оси
инструментов и на плоскости обработки
автоматически.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируется
глубина = 0, то УЧПУ не отрабатывает цикла.
Если хотите выполнить чистовую обработку в
сплошном материале, то следует использовать фрезу
с режущим по середине торцовым зубом (DIN/ДИН
844). Ввести тогда для подачи врезания небольшое
значение.
С помощью параметра станка displayDepthErr
устанавливается, должно TNC выдавать сообщение
об ошибках при вводе положительной глубины (on)
или нет (off).
Внимание опасность столковения!
Учесть, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции.
Инструмент перемещается на оси инструмента на
ускоренной подачи на безопасное расстояние ниже
поверхности обрабатываемой детали!
