13 Циклы измерительного щупа в режимах работы Ручное управление и Эл. маховичок
13.4
На
зна
ч
ение
к
оор
динат
опорной
то
ч
ки
с
по
м
о
щью
3D-
импу
льсной
систе
м
ы

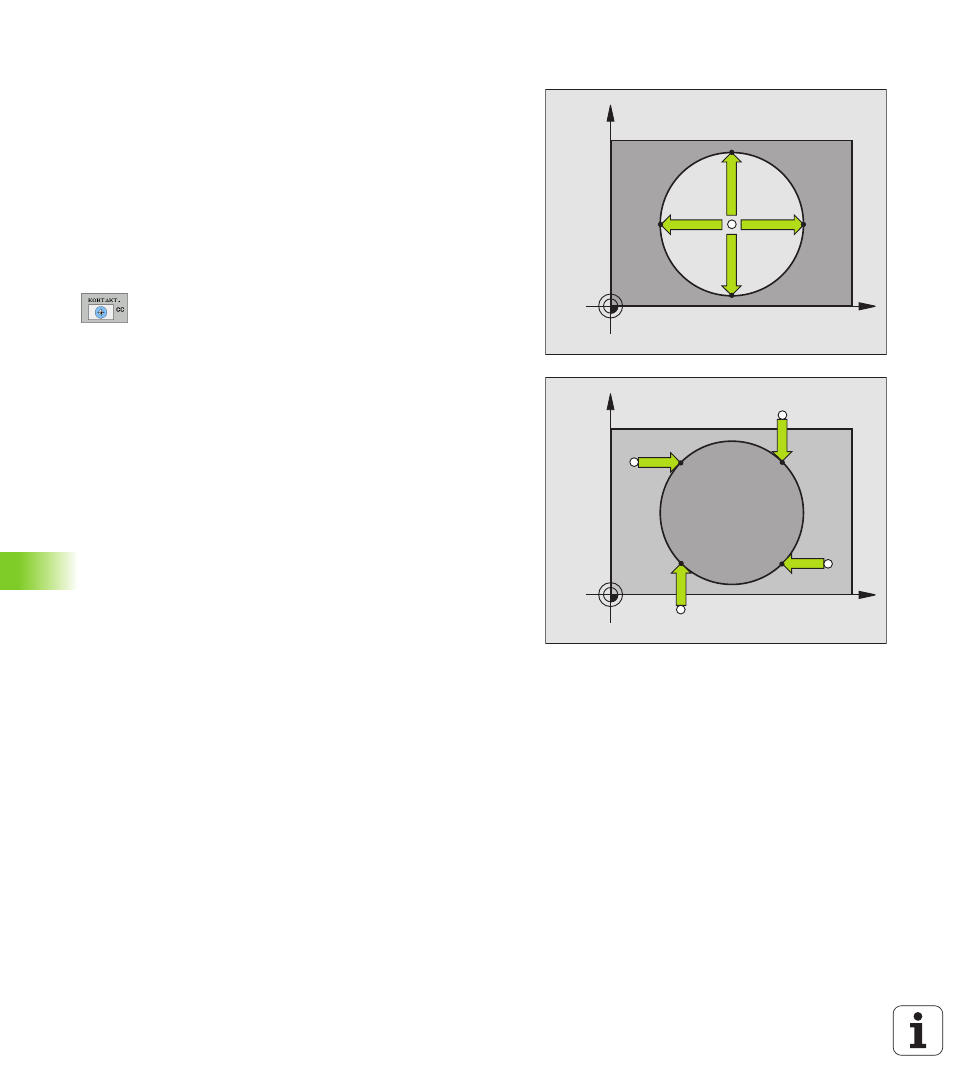

Центр окружности в качестве опорной точки
Центры отверстий, круглых карманов, полных цилиндров, стоек,
кругообразных островов итд.можно устанавливать в качестве
опорных точек.
Внутренная окружность:
УЧПУ ощупывает внутренную стенку окружности во всех
четырьех направлениях осей координат.
В случае прерванных окружностей (дуги окружности) можно
произвольно выбирать направление ощупывания.
Позиционировать наконечник щупа приблизительно в центр
окружности
Выбор функции ощупывания: softkey
ОЩУПЫВАНИЕ CC выбрать
Ощупывание: четыре раза нажать внешнюю
клавишу СТАРТ. Система ощупывает друг за
другом 4 точки внутренной стенки окружности
Опорная точка: в окне меню записать обои
координаты центра окружности, нажимая softkey
НАЗНАЧЕНИЕ ОПОРНОЙ ТОЧКИ ввести в
программу
Заключить функцию ощупывания: клавишу END
нажать
Наружная окружность:
Позиционировать наконечник щупа вблизи первой точки
ощупывания вне окружности
Выбрать направление ощупывания: нажать соответственную
softkey
Ощупывание: нажать внешнюю клавишу СТАРТ
Повторить операцию ощупывания для остальных 3 точек.
Смотри рисунок справа внизу
Опорная точка: записать координаты опорной точки, нажимая
softkey НАЗНАЧЕНИЕ ОПОРНОЙ ТОЧКИ ввести в программу
Заключить функцию ощупывания: клавишу END нажать
После ощупывания УЧПУ показывает актуальные координаты
центра окружности и радиус окружности PR.
X
Y
X+
X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
