Коррекция на радиус
Коррекция на радиус должна стоять в том кадре, с котором
наезжается первый элемент контура. Коррекция на радиус не
может начинаться в кадре для круговой траектории. Следует
программировать ее раньше в кадре прямых (смотри “Движения
по траектории – прямоугольные координаты”, страница 134) или в
кадре приближения (APPR-кадр, смотри “Наезд и отъезд от
Предпозиционирование
Надо так предпозиционировать инструмент в начале программы
обработки, чтобы исключить повреждение инструмента и
загатовки.
Ввод кадров программы при использовании клавиш
функции траектории
Используя серые клавиши функции траектории открываете
диалог открытым текстом. УЧПУ запрашивает друг за другом все
данные и включает кадры в программу обработки.

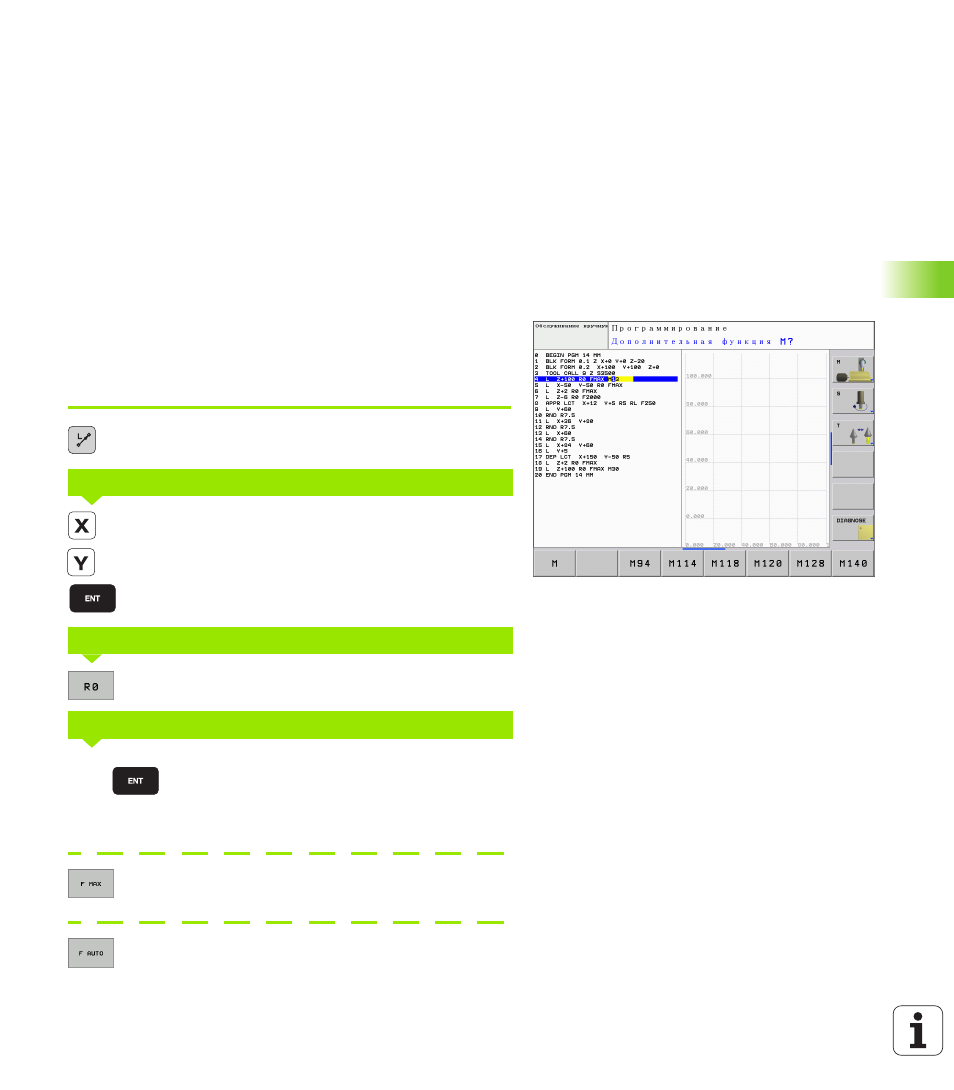

Пример – программирование прямой.
Открыть диалог программирования: нпр. прямая
Ввести координаты конечной точки прямой
Выбор коррекции на радиус: напр. нажать softkey
R0, инструмент перемещается без коррекции
Ввести подачу и подтвердить с помощью клавиши
ENT: напр. 100 мм/мин. При INCH-
программировании (ДЮЙМ): ввод 100
соответствует подачи в 10 дюймов/мин
Перемещение на ускоренной подачи: нажать
softkey FMAX или
Перемещение с подачей, дефинированной в
TOOL CALL-кадре: softkey FAUTO нажать
КООРДИНАТЫ ?
КОРРЕКЦИЯ НА РАДИУС: RL/RR/БЕЗ КОРРЕКЦИИ:?
ПОДАЧА F=? / F MAX = ENT
10
5
100
