406 10 Программирование: Q-параметры
10.13
Пример
программиров
ания

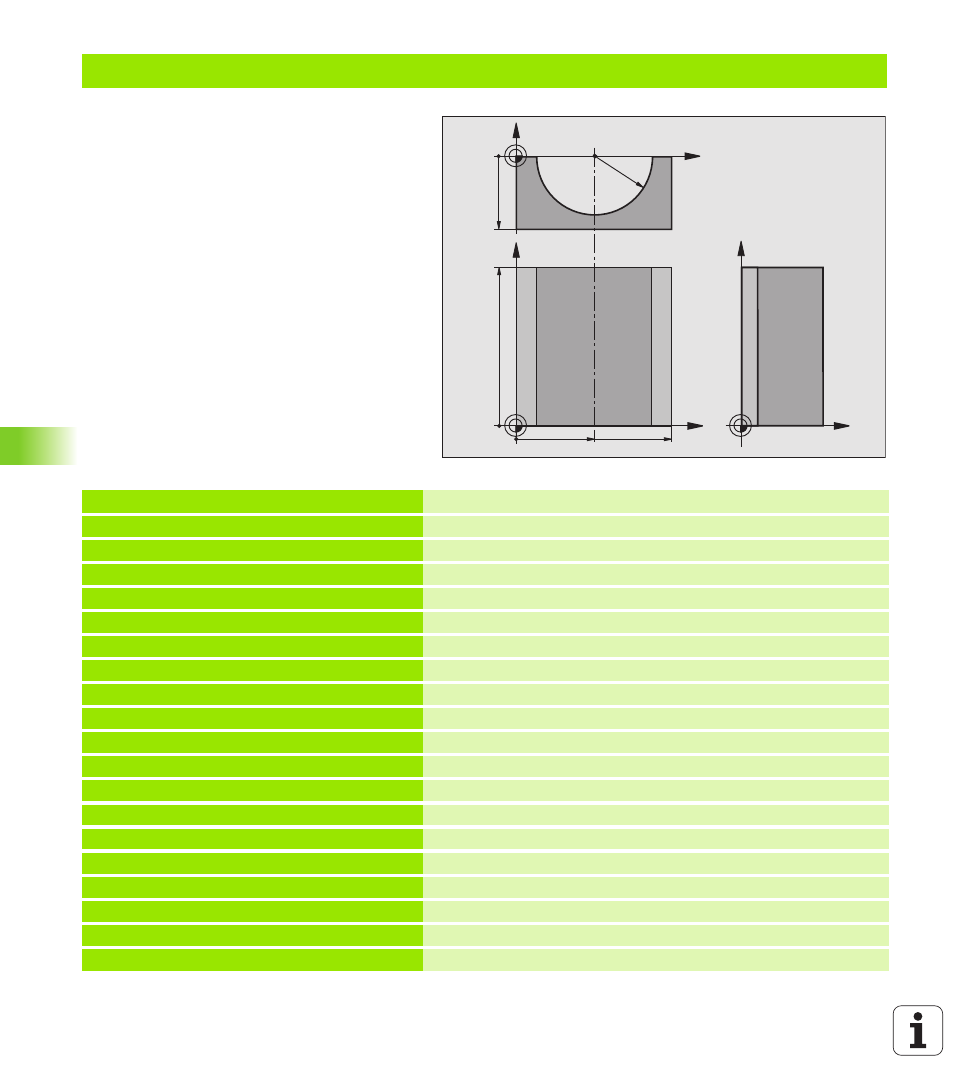

Пример: цилиндр вогнутый с помощью радиусной фрезы
Порядок отработки программы
„ Программа функционирует только с
применением радиусной фрезы, длина
инструмента относится к центру шара
„ Контур цилиндра состоит из многих
небольших отрезков прямой (определяемый
через Q13). Чем больше установленных
шагов, тем более гладким будет контур.
„ Цилиндр фрезеруется продольным резанием
(здесь: параллельно к Y-оси)
„ Направление фрезерования определяется
через угол старта и конечный угол в
пространстве:
Направление обработки по часовой стрелке:
Угол старта > конечный угол
Направление обработки против часовой
стрелки:
Угол старта < конечный угол
„ Радиус инструмента корригируется
автоматически
0 BEGIN PGM ZYLIN MM
1 FN 0: Q1 = +50
Центр X-оси
2 FN 0: Q2 = +0 Центр Y-оси
3 FN 0: Q3 = +0 Центр Z-оси
4 FN 0: Q4 = +90 Угол старта пространство (плоскость Z/X)
5 FN 0: Q5 = +270 Конечный угол пространство (плоскость Z/X)
6 FN 0: Q6 = +40 Радиус цилиндра
7 FN 0: Q7 = +100 Длина цилиндра
8 FN 0: Q8 = +0 Угловое положение на плоскости X/Y
9 FN 0: Q10 = +5 Припуск радиус цилиндра
10 FN 0: Q11 = +250 Подача при врезании на глубину
11 FN 0: Q12 = +400 Подача фрезерования
12 FN 0: Q13 = +90 Количество резаний
13 BLK FORM 0.1 Z X+0 Y+0 Z-50 Определение загатовки
15 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL DEF 1 L+0 R+3
Определение инструмента
16 TOOL CALL 1 Z S4000 Вызов инструмента
17 L Z+250 R0 FMAX Отвод инструмента от загатовки
18 CALL LBL 10 Вызов обработки
19 FN 0: Q10 = +0 Сброс припуска
X
Y
50 100
100
Z
Y
X
Z
-50
R40
