154
6 Программирование: программирование контуров
6.6
Движ
ение
по
траект
ории
–
Программиров
ание
ра
знообра
зных
ко
нт
уров
FK
6.6 Движение по траектории –
Программирование
разнообразных контуров FK
Основы
Чертежа загатовок, не содержащие требуемых ЧУ размеров,
имеют часто данные о координатах, которых не можно ввести с
помощью серых клавиш диалога. И так могут нпр.
известные координаты лежать на элементе контура или близко
него,
координаты относятся к другому элементу контура или
данные о направлении и данные прохода контура быть
известными.
Такие данные программируются непосредственно с помощью
программирование свободного контура FК. УЧПУ рассчитывает
контур на основании известных данных и поддерживает диалог
программирования с помощью интерактивной СК-графики.

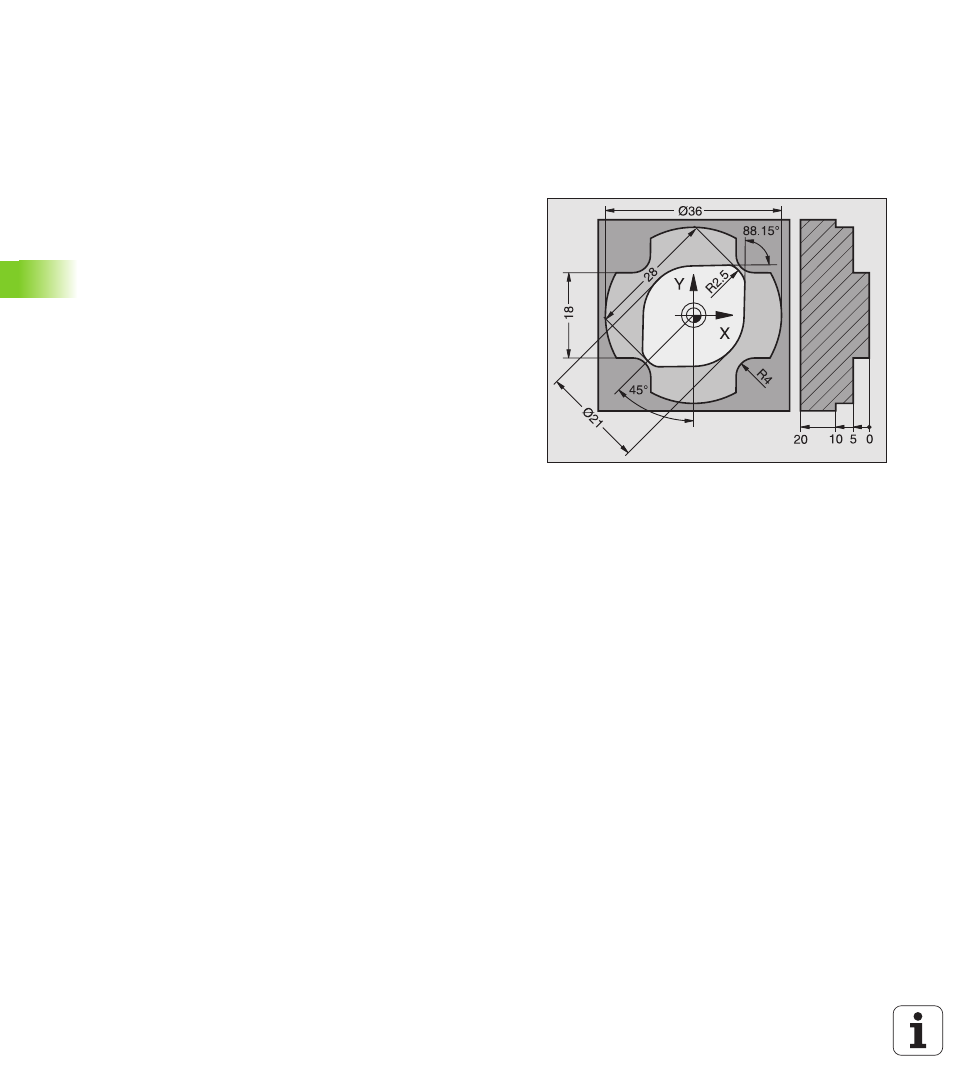

Картина справа вверху показывает проставление размеров,
самых простых для ввода путем FK-программирования.
