6 Программирование: программирование контуров
6.6
Движ
ение
по
траект
ории
–
Программиров
ание
ра
знообра
зных
ко
нт
уров
FK

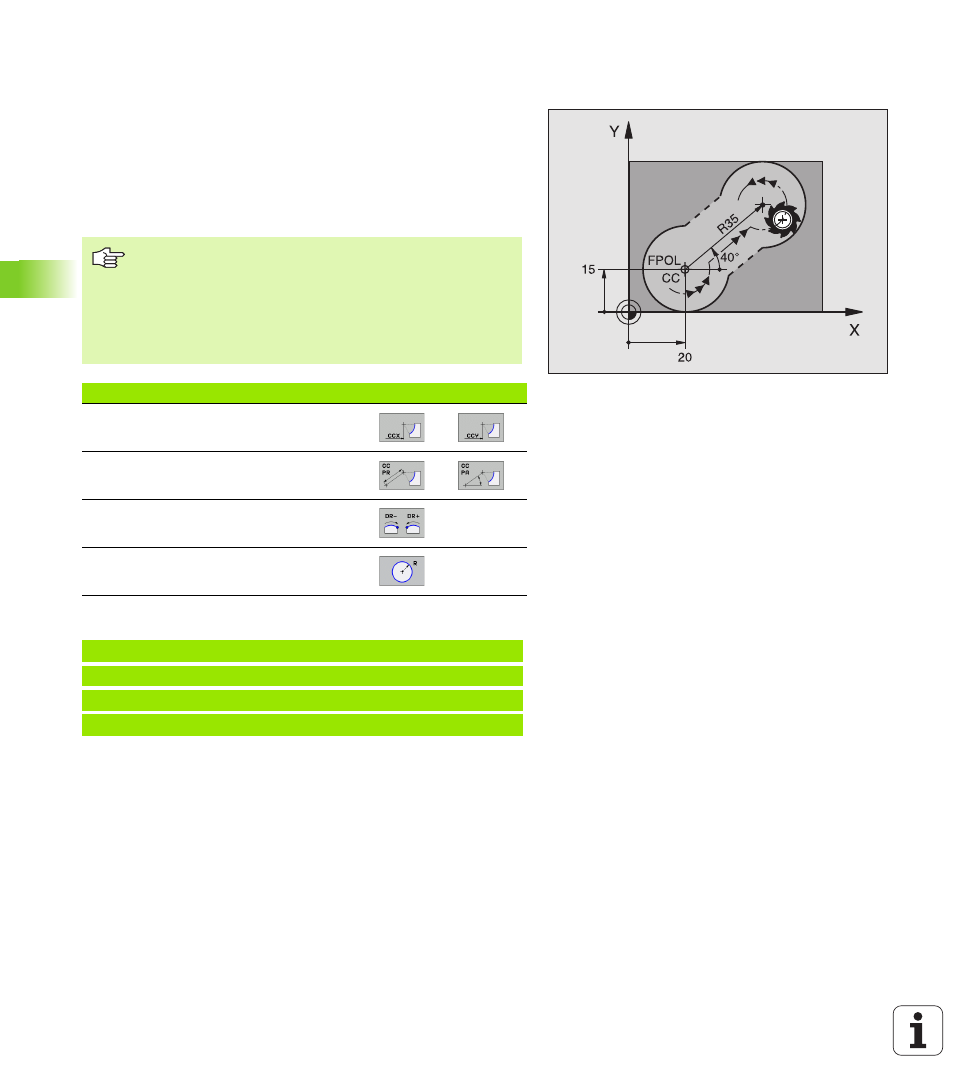

Центр окружности CC, радиус и направление вращения в FC-
/FCT-кадре
Для свободно программируемых круговых траекторий УЧПУ
расчитывает из записанных данных центр окружности. Таким
образом можно также с помощью FK-программирования
программировать полный круг в кадре.
Если следует устанавить центр круга с полярными координатами,
тогда надо дефинировать полюс не с CC а с помощью функции
FPOL. FPOL действителен до следующего кадра с FPOL и
устанавливается в прямоугольных координатах.
ЧУ-кадры в качестве примера
Обычно программированный или рассчитанный центр
окружности не воздействует больше в новом
фрагменте FK как полюс или центр окружности: если
обычно программированные полярные координаты
относятся к полюсу, определённому раньше в CC-
записи, то после FK-фрагрмента определяется этот
полюс повторно с помощью CC-кадра.
Известные данные
Softkeys
Центр с прямоугольными координатами
Центр с полярными координатами
Направление вращения круговой
траектории
Радиус круговой траектории
10 FC CCX+20 CCY+15 DR+ R15
11 FPOL X+20 Y+15
12 FL AN+40
13 FC DR+ R15 CCPR+35 CCPA+40
