108
5 Программирование: инструменты
5.2
Данные
инстр
умента

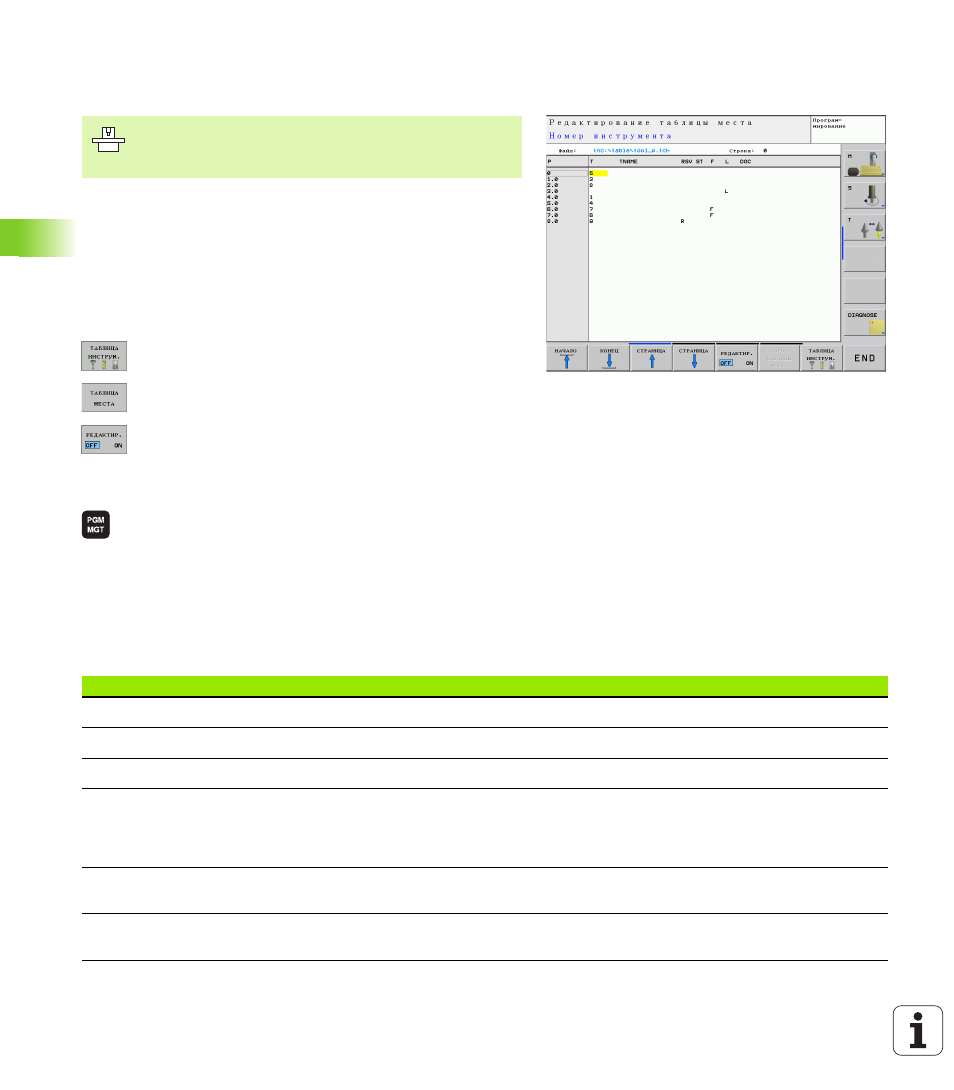

Таблица места для устройства смены
инструмента
Для автоматической смены инструмента требуется таблица
места TOOL_P.TCH. УЧПУ управляет несколькими таблицами
места с любыми названиями файлов. Таблица места, которую
следует активировать для выполнения программы, выбирается в
режиме работы прогона программы используя управление
файлами (статус M).
Редактирование таблицы места в режиме работы прогона
программы
Выбор таблицы инструментов: нажать softkey
ТАБЛИЦА ИНСТРУМЕНТОВ .
Выбор таблицы места: выбор softkey ТАБЛИЦА
МЕСТА .
Переключить softkey РЕДАКТИРОВАНИЕ на ON .
Выбор таблицы места в режиме работы Программирование/
редактирование
Вызов управления файлами
Индицировать выбор типов файлов: нажать softkey
ВЫБОР ТИПА .
Индицировать файлы типа .TCH: нажать softkey
TCH FILES (вторая строка softkey)
Выбрать файл или ввести новое название файла.
Подтвердить с помощью клавиши ENT или с
помощью softkey ВЫБОР
Производитель станка согласовывает объем функций
таблицы мест с имеющимся станком. Обратите
внимание на руководство по обслуживанию станка!
Сокращение
Вводы
Диалог
P
Номер места инструмента в магазине инструментов
–
T
Номер инструмента
Номер инструмента?
TNAME
Индикация названия инструмена из TOOL.T
–
ST
Инструмент является специальным инструментом (ST: для Special
Tool = англ. специальный инструмент); если специальный
инструмент блокирует места перед и за своим местом, то тогда
следует блокировать соответственное место в столбце L (статус L)
Специальный
инструмент?
F
Инструмент всегда поставить обратно на то же самое место в
магазине (F: для Fixed = англ. фиксированное)
Фиксированное место?
Да = ENT / Нет = NO ENT
L
Блокировать место (L: для Locked = англ. блокированный, смотри
также графу ST)
Место блокированное
Да = ENT / нет = NO ENT
