1.2 Экран и пульт управления
Экран

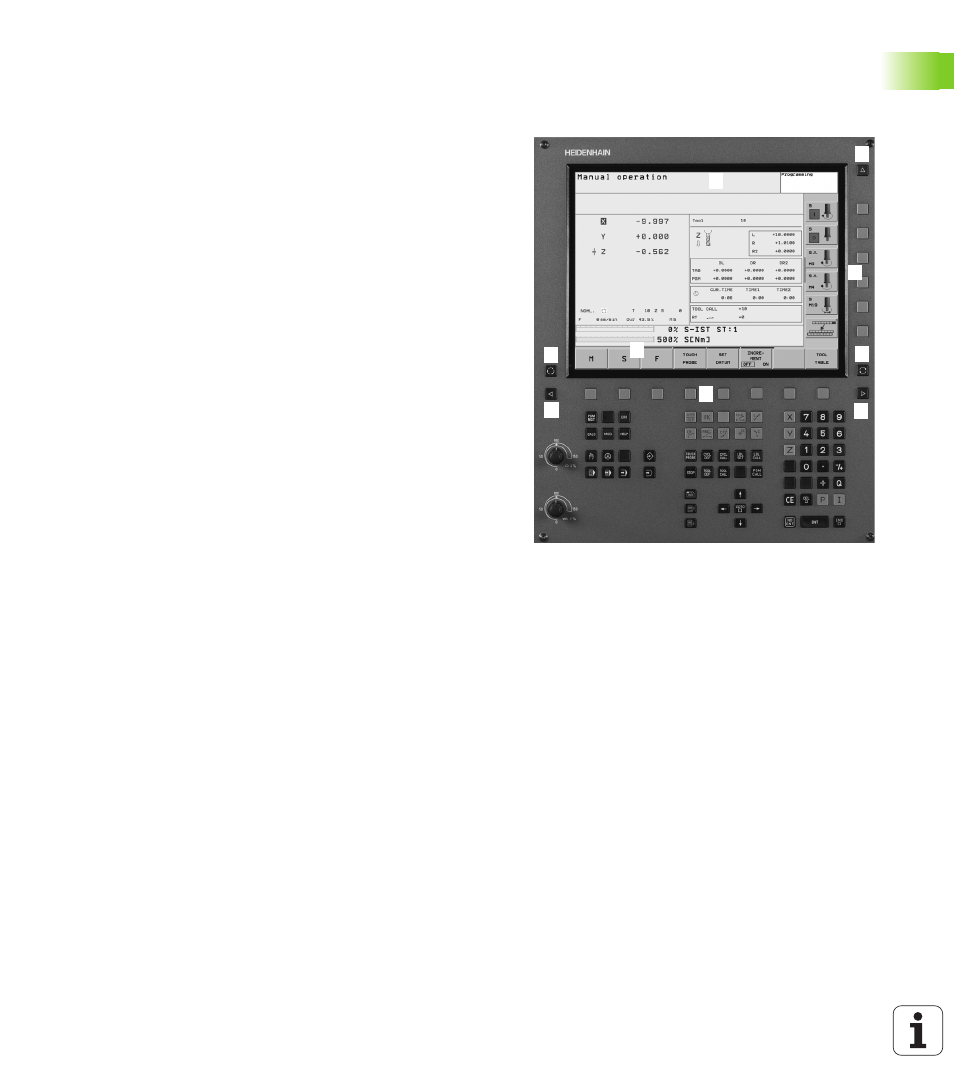

TNC поставляется с 15-дюймовым плоским дисплеем ТФТ
(смотри картина справа).
1
Заглавная строка
При включённом ЧПУ экран указывает в заглавной строке
избранные режимы работы: слева режимы работы станка и
справа режимы работы программирования. В большом поле
заглавной строки находится этот режим работы, на который
переключен экран: там появляются вопросы диалога и тексты
сообщений (исключение: если ЧПУ показывает графику).
2
Softkeys (программирумые клавиши)
В сноске ЧПУ показывает другие функции на линейке
программируемых клавиш. Эти функции выбираете
используя лежащие ниже клавиши. Небольшие столбики
непосредственно над линейкой программируемых клавиш
указывают количество линеек программируемых клавиш,
которые выбираются с помощью лежащих на пульте чёрных
клавиш со стрелкой. Активная линейка программируемых
клавиш изображена как подсвеченный столбик.
3
Клавиши выбора softkey
4
Переключение строк с softkeys
5
Определение распределения изображения на экране
6
Клавиша переключения экрана для режимов работы станка и
режимов работы при программировании
7
Клавиши выбора программируемых клавиш для softkeys
производителя станков
8
Клавиши выбора для softkeys производителя станков
переключить
