ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ (цикл 232)
С помощью цикла 232 можете фрезеровать плоскую поверхность
несколькими врезаниями и при учете припуска на чистовую
обработку. При этом оператор распологает тремя стратегиами
обработки:
Стратегия Q389=0: меандровая обработка, врезание со
стороны вне обрабатываемой поверхности
Стратегия Q389=1: меандровая обработка, врезание со
стороны в пределах обрабатываемой поверхности
Стратегия Q389=2: обработка построчная, возврат и врезание
со стороны с подачей позиционирования
1 TNC позиционирует инструмент на ускоренной подачи FMAX
от актуальной позиции с логикой позиционирования на точку
старта
1
: если актуальная позиция на оси шпинделя является
больше 2-го безопасного расстояния, тогда TNC перемещает
инструмент сначала на плоскости обработки а потом на оси
шпинделя, или в другом случае сначала на 2-ое бесопасное
расстояние и потом на плоскости обработки. Точка старта на
плоскости обработки лежит со смещением на радиус
инструмента и на боковое безопасное расстояние рядом с
обрабатываемой деталью
2 Затем инструмент перемещается с подачей
позиционирования на оси шпинделя на расчитанную УЧПУ
первую глубину врезания

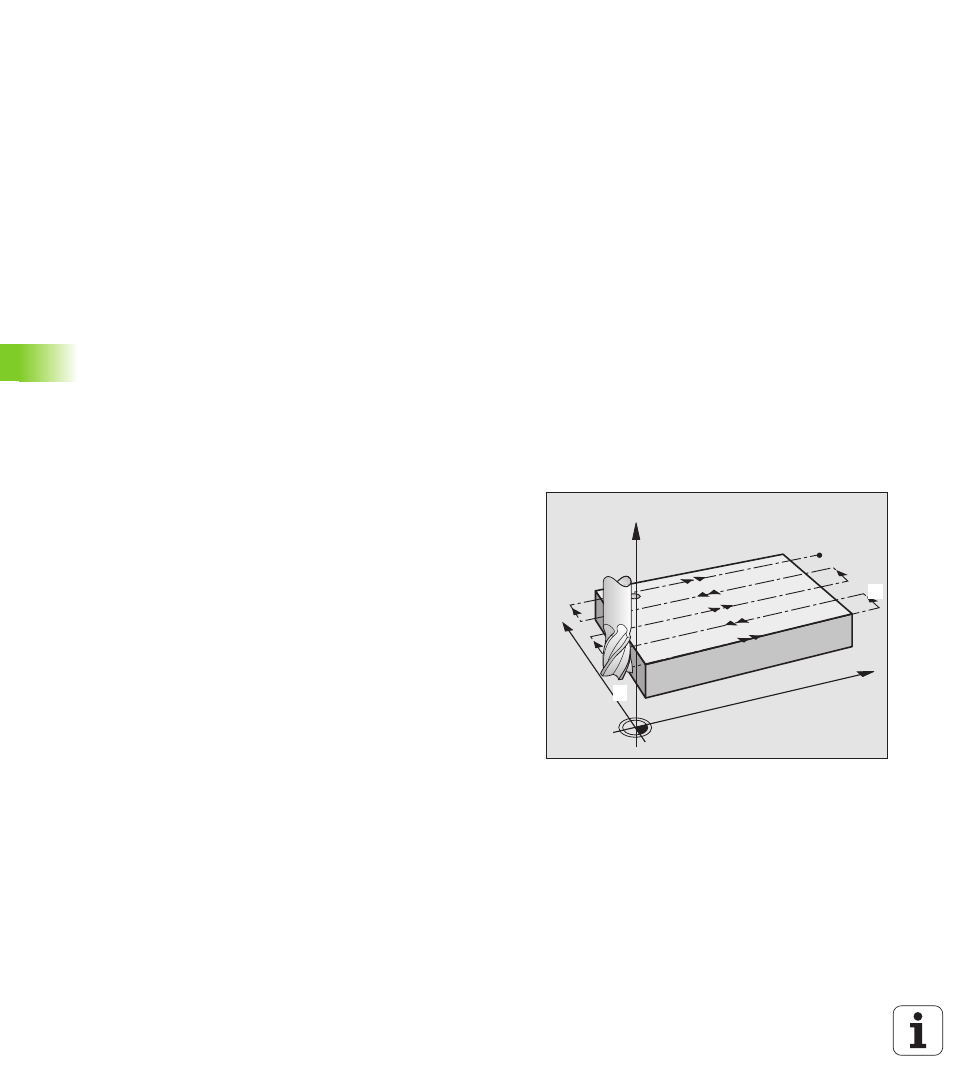

Стратегия Q389=0
3 Потом инструмент перемещается с программированной
подачей фрезерования на конечную точку
2
. Конечная точка
лежит вне поверхности, УЧПУ расчитывает ее из
программированной точки старта, программированной длины,
программированного бокового безопасного расстояния и
радиуса инструмента
4 УЧПУ смещает инструмент с подачей предпозиционирования
поперечно на точку старта следующей строки; УЧПУ
расчитывает смещение из программированной ширины,
радиуса инструмента и максимального коэффицента
перекрытия траекторий
5 Потом инструмент перемещается обратно в направлении
точки старта
1
6 резерование таким способом повторяется, до полной
обработки заданной поверхности. В конце последнего прохода
осуществляется врезание на следующую глубину обработки
7 Для избежания пустых проходов, плоскость обрабатывается
затем в обратной последовательности
8 Операция повторяется, пока все врезания будут выполнены.
При последнем врезании фрезеруется лишь записанный
припуск на чистовую обработку с подачей чистовой обработки
9 В конце TNC перемещает инструмент с FMAX обратно на 2-
ое безопасное расстояние
X
Y
Z
1
1
1
2
