198
8 Программирование: циклы
8.2
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

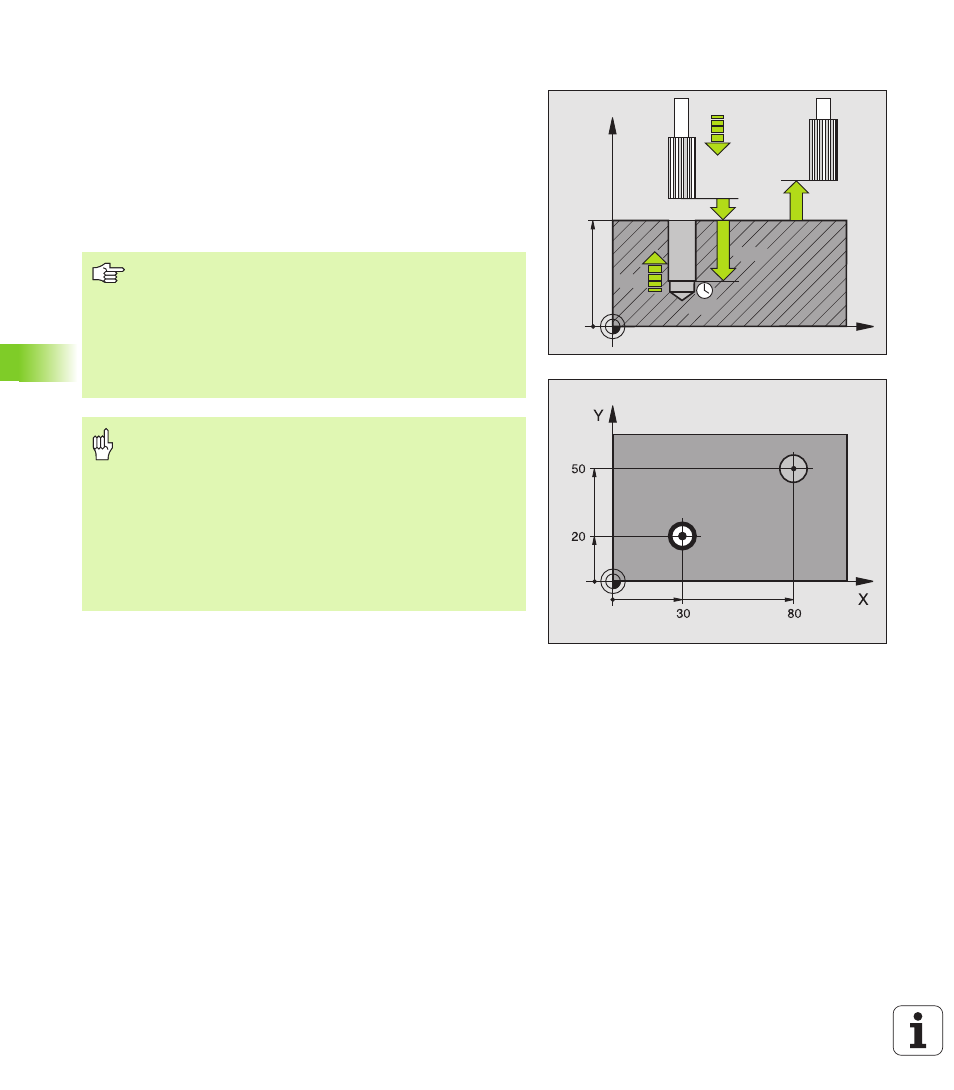

РАЗВЁРТЫВАНИЕ (цикл 201)
1 УЧПУ позиционирует инструмент на оси шпинделя на
ускоренной подаче FMAX на заданное безопасное расстояние
над поверхностью заготовки
2 Инструмент развёртывает с заданной подачей F до
программированной глубины
3 Инструмент остается на дне сверления, если это введено
4 Затем УЧПУ перемещает инструмент с подачей F обратно на
безопасное расстояние и оттуда – если введено – с FMAX на
2-ое безопасное расстояние
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
Обратите внимание перед программированием
Программировать кадр позиционирования в точке
старта (центр отверстия) плосткости обработки с
коррекцией на радиус R0.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируется
глубина = 0, то УЧПУ не отрабатывает цикла.
С помощью параметра станка displayDepthErr
устанавливается, должно TNC выдавать сообщение
об ошибках при вводе положительной глубины (on)
или нет (off).
Внимание опасность столковения!
Учесть, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции.
Инструмент перемещается на оси инструмента на
ускоренной подачи на безопасное расстояние ниже
поверхности обрабатываемой детали!
