Страница 284: Образующая цилиндра (цикл 27, по- опция 1)
284
8 Программирование: циклы
8.5 SL-
цик
лы

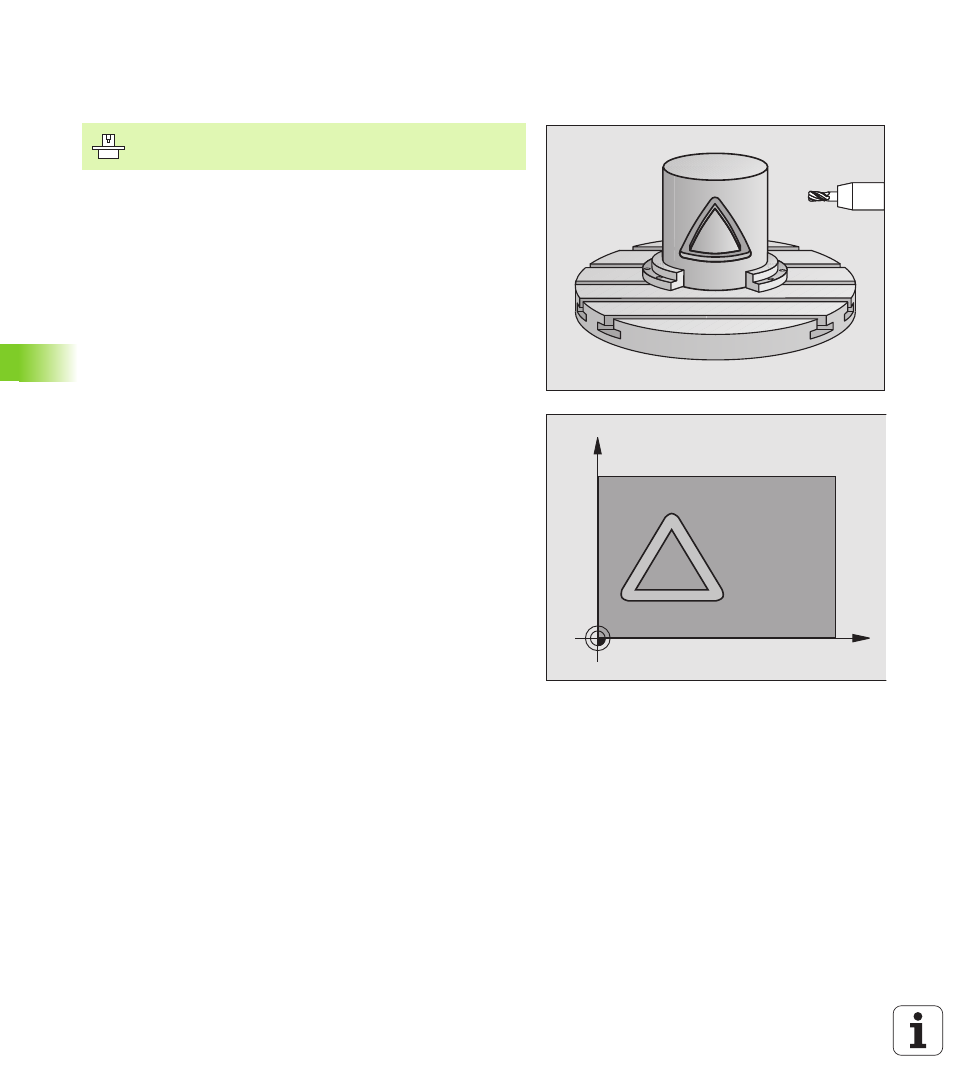

ОБРАЗУЮЩАЯ ЦИЛИНДРА (цикл 27, ПО-
опция 1)
С помощью этого цикла можно определённый на образующей
контур перенести на боковую поверхность цилиндра.
Использовать цикл 28, если следует фрезеровать ведущие
канавки на цилиндре.
Контур описывается в подпрограмме, определённой с помощью
цикла 14 (КОНТУР).
В подпрограмме описывается контур всегда с координатами X и Y,
независимо от того, какие оси вращения на станке имеются в
распоряжении. Таким образом описание контура не зависит от
конфигурации станка. В качестве функций траектории стоят L,
CHF, CR, RND и CT в распоряжении.
Данные для угловой оси (X-координата) можно ввести на выбор в
градусах или в мм (дюймах) (определить в дефиниции цикла
Q17).
1 УЧПУ позиционирует инструмент над пунктом врезания; при
этом учитывается припуск на чистовую обработку со стороны
2 На первой глубине врезания инструмент фрезерует вдоль
программированного контура с рабочей подачей Q12
3 В конце контура УЧПУ перемещает инструмент на безопасное
расстояние и обратно в точку врезания;
4 Эти шаги 1 до 3 повторяются, до достижения
программированной глубины фрезерования Q1
5 Затем инструмент перемещается на безопасное расстояние
X
Y
Станок и УЧПУ должны быть подготовлены
производителем станков.
