338
9 Программирование: подпрограммы и повторения части программы
9.6
Примеры
программиров
ания
9.6 Примеры программирования

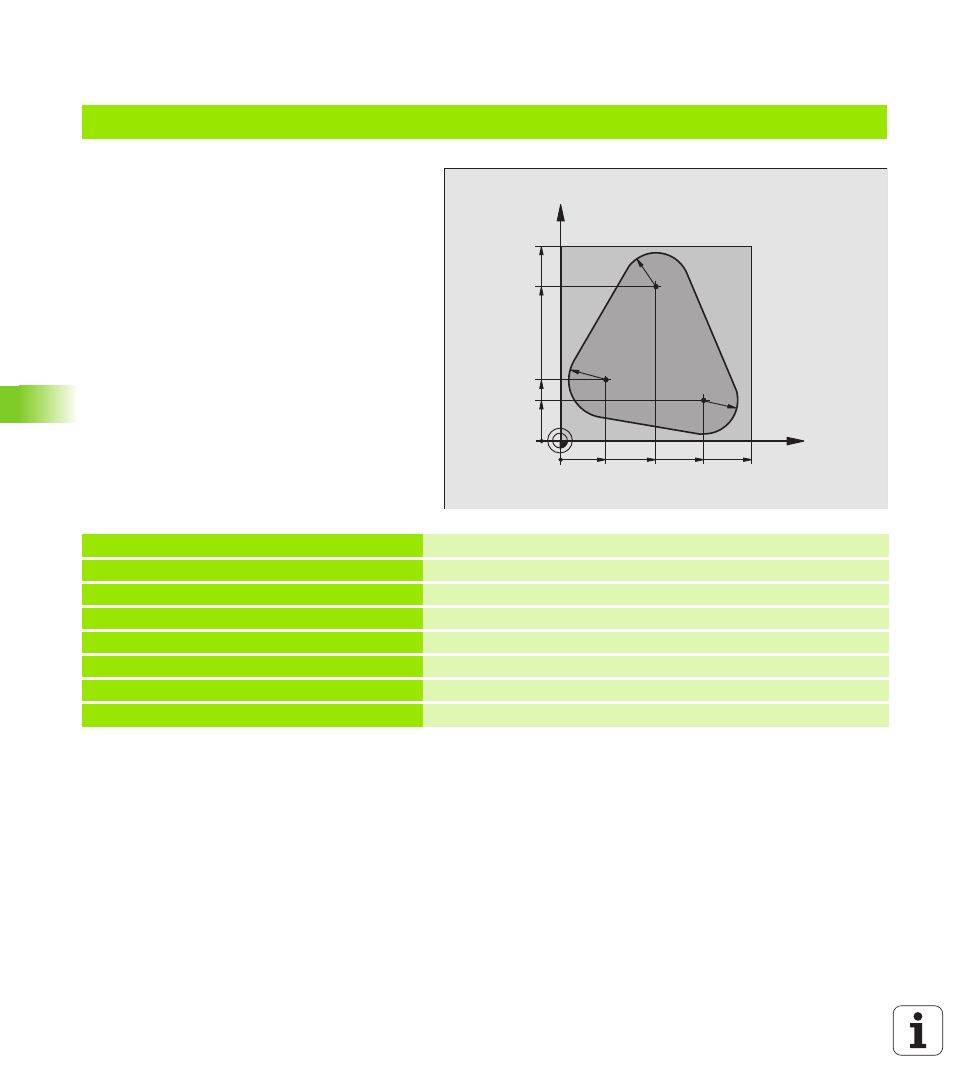

Пример: фрезерование контура несколькими врезаниями
Выполнение программы
Предпозиционировать инструмент на
верхнюю грань загатовки
Ввести врезание с приращением
Фрезерование контура
Повторение врезания и фрезерования
контура
0 BEGIN PGM PGMWDH MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
Определение инструмента
4 TOOL CALL 1 Z S500
Вызов инструмента
5 L Z+250 R0 FMAX
Отвод инструмента от загатовки
6 L X-20 Y+30 R0 FMAX
Предпозиционирование плоскость обработки
7 L Z+0 R0 FMAX M3
Предпозиционировать на верхнюю грань загатовки
X
Y
100
100
20
75
30
50
20
75
R15
R18
R15
