6 Программирование: программирование контуров
6.2
Основы
к
фу
н
кц
и
я
м
траект
ории

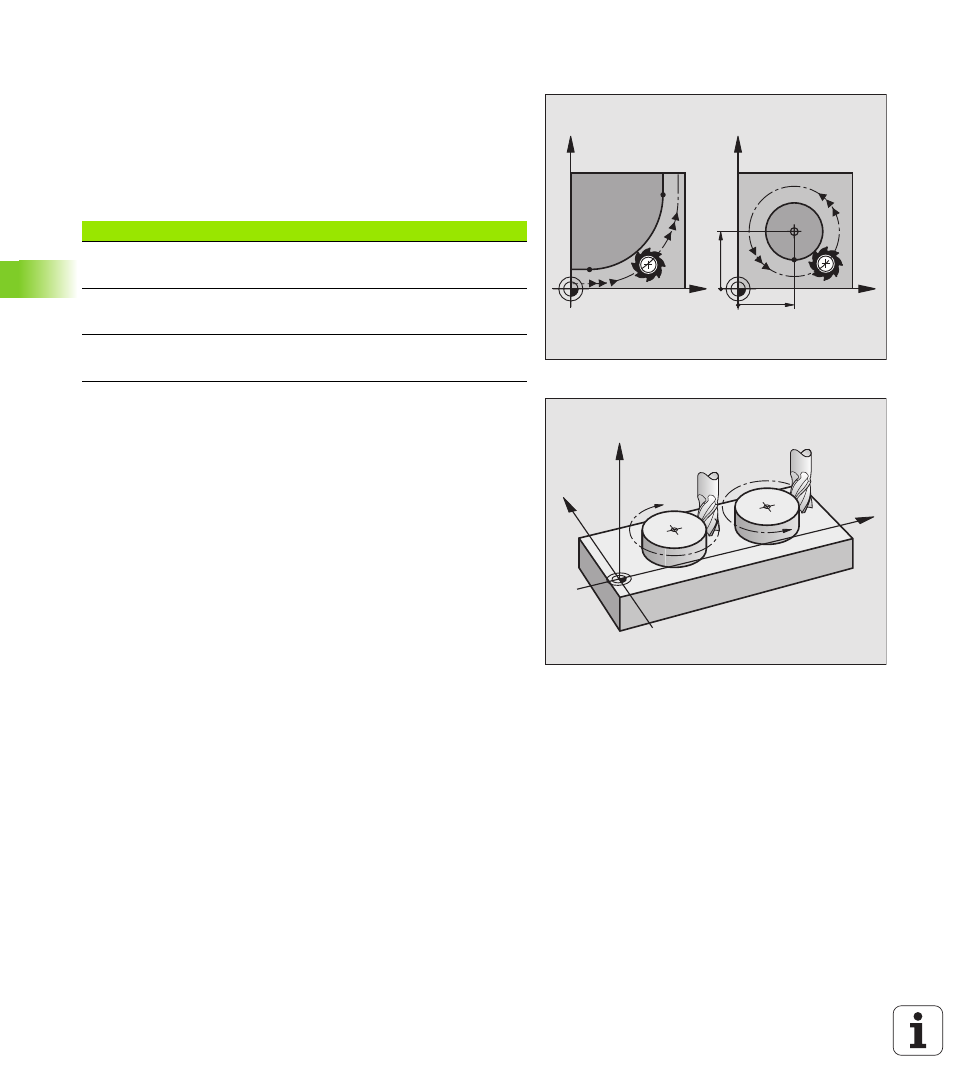

Окружности и дуги окружности
В случае круговых движений УЧПУ перемещает две оси станка
одновременно: инструмент передвигается относительно
загатовки по круговой траектории. Для круговых движений можно
ввести центр окружности CC.
С функциями траектории для дуг окружности программируются
окружности на главных плоскостях: главная плоскость должна
определяться при вызове инструмента TOOL CALL путем
определения оси шпинделя:
Направление вращения DR при круговых движениях
Для круговых движений без тангенциального перехода к другим
элементам контура следует ввести направление вращения DR:
Направление вращения по часовой стрелке: DR–
Вращение против часовой стрелки: DR+
Ось шпинделя
Главная плоскость
Z
XY, также
UV, XV, UY
Y
ZX, также
WU, ZU, WX
X
YZ, также
VW, YW, VZ
X
Y
X
Y
CC
X
CC
Y
CC
CC
CC
DR–
DR+
X
Z
Y
