5 Программирование: инструменты
5.3
Коррекция
инстр
умента

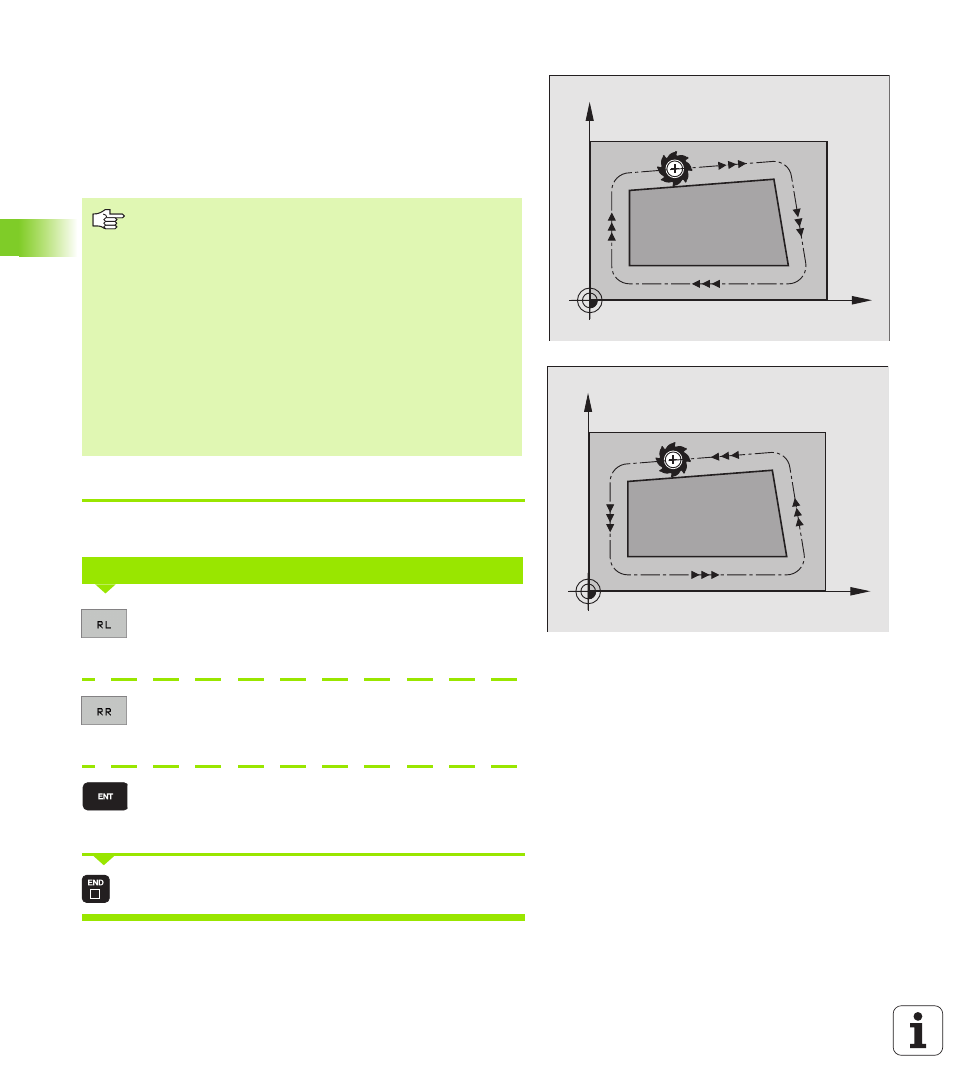

Движения по траектории с коррекцией на радиус: RR и RL
Центр инструмента лежит при этом на расстоянии радиуса
инструмента от программированного контура. “Справа” и “слева”
обозначает положение инструмента в направлении перемещения
по контуру загатовки. Смотри рисунки справа.
Ввод коррекции на радиус
Программировать любую функцию контура, ввести координаты
целевой точки и подтвердить с помощью клавиши ENT .
Движение инструмента налево от
программированного контура: нажать softkey RL
или
Движение инструмента направо от
программированного контура: нажать softkey RR
или
Движение инструмента без коррекции на радиус
или отменить коррекцию на радиус: клавишу ENT
нажать
Заключить кадр: клавишу END нажать
RR
Инструмент перемещается справа от контура
RL
Инструмент перемещается слева от контура
Между двумя кадрами программы с разными
значениями коррекции на радиус RR и RL должен
стоять как минимум один кадр перемещения на
поверхности обработки без коррекции на радиус (то
есть с R0).
Коррекция на радиус остаётся активной до конца
кадра, в котором она первый раз программировалась.
При первом кадре с коррекцией на радиус RR/RL и при
отмене с R0 УЧПУ позиционирует инструмент всегда
перпендикулярно к программируемой точке старта и
конечной точке. Следует так позиционировать
инструмент перед первой точкой контура или за
последней точкой контура, чтобы не наступило
повреждение контура.
КОРРЕКЦИЯ НА РАДИУС: RL/RR/БЕЗ КОРРЕКЦИИ:?
X
Y
RL
X
Y
RR
