4.1
Основы
Базовая система на фрезерных станках
При обработке загатовки на фрезерном станке относятся

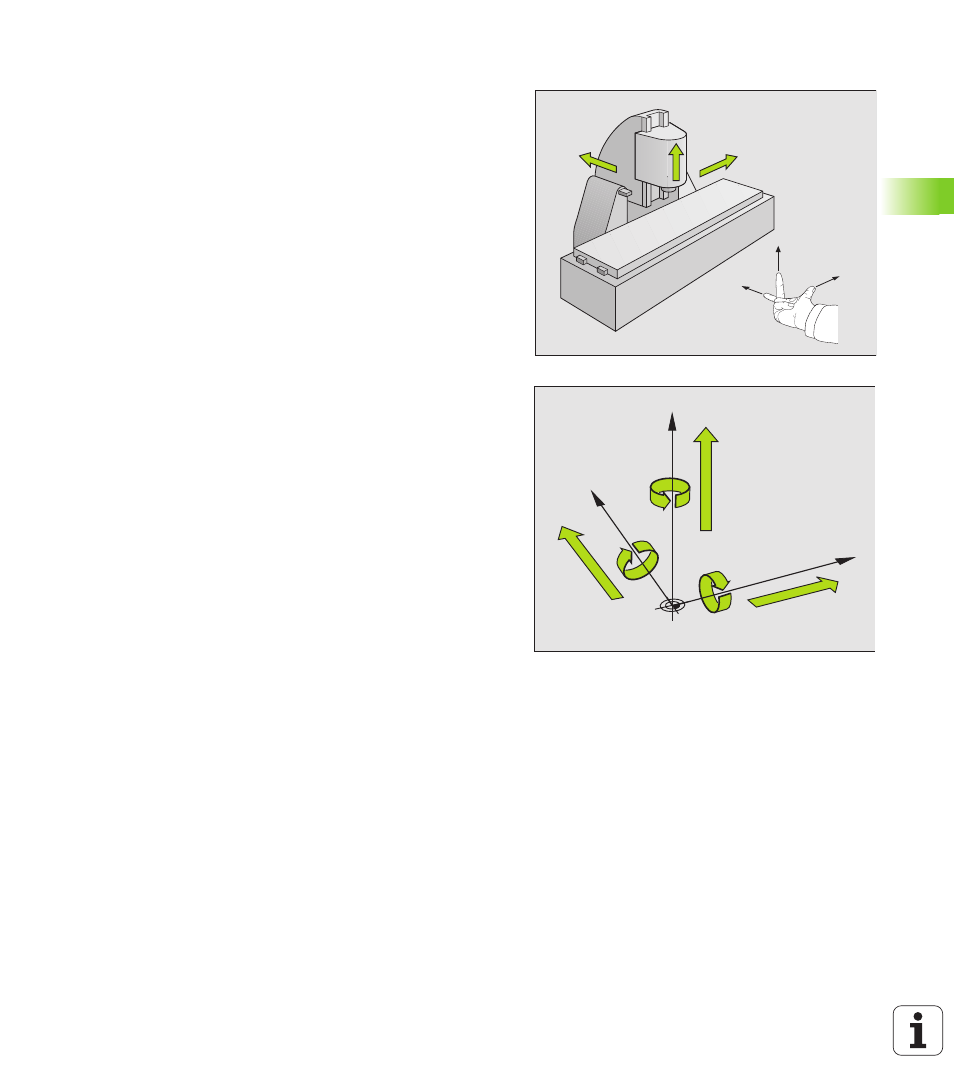

принципяльно к прямоугольной системе координат. Рисунок
справа показывает, как распределяется прямоугольная система
координат в соотношении к рабочим органам. Правило трёх
пальцев правой руки служит в качестве подсказки: если средний
палец показует в направлении оси инструмента от загатовки к
инструменту, то он показует в направлении Z+, большой палец в
направлении X+ и указательный палец в направлении Y+.
TNC 320 может управлять вообщем максимально 4
(опционально 5) осями. Кроме главных осей X, Y и Z существуют
лежащие параллельно вспомогательные оси (опция пока еще не
распологается в TNC 320) U, V и W. Поворотные оси обозначается
с помощью A, B и C. Рисунок справа показывает распределение
вспомогательных осей и поворотных осей в соотношении к
главным осьям.
+X
+Y
+Z
+X
+Z
+Y
W+
C+
B+
V+
A+
U+
Y
X
Z
