Страница 200: Безопасное расстояние
200
8 Программирование: циклы
8.2
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

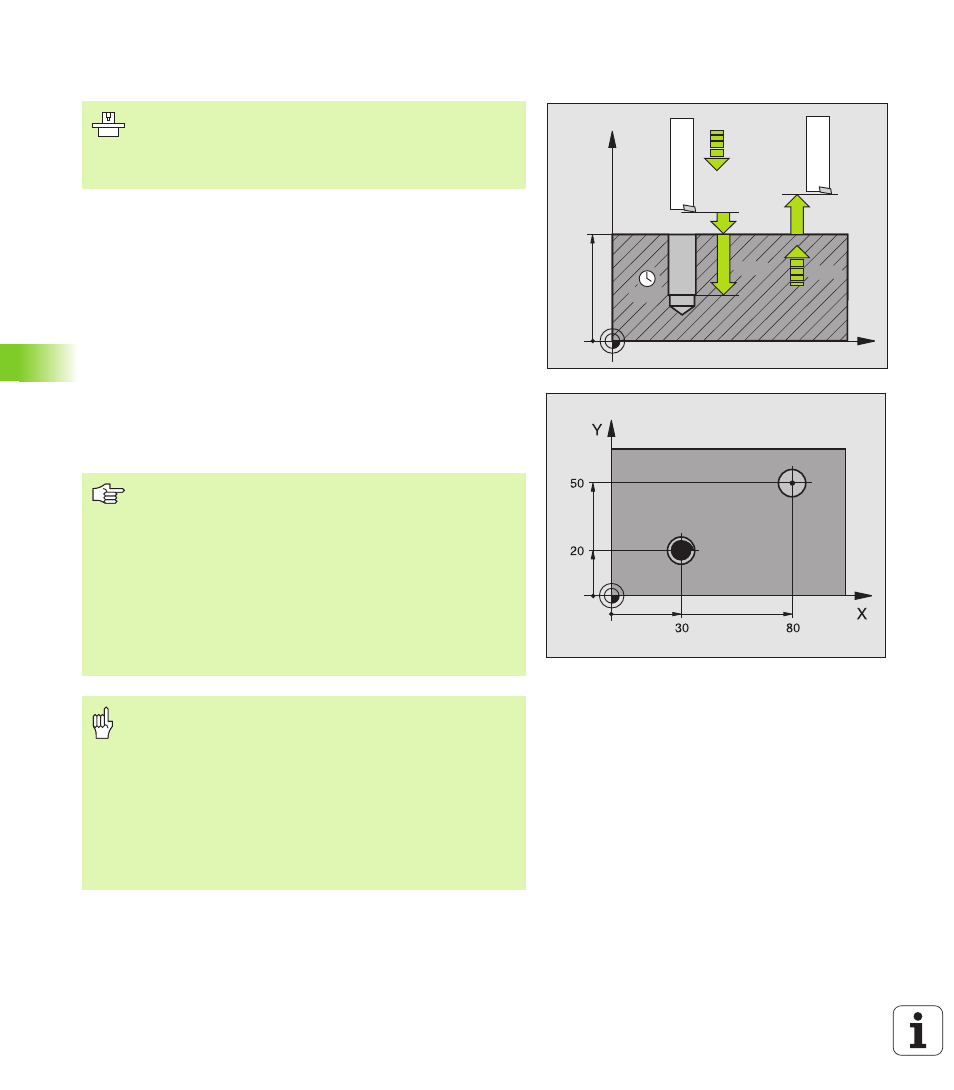

РАСТАЧИВАНИЕ (цикл 202)
1 УЧПУ позиционирует инструмент на оси шпинделя на
ускоренной подачи FMAX на безопасное расстояние над
поверхностью заготовки
2 Инструмент сверлит с подачей сверления на глубину
3 На дне сверления инструмент прабывает – если введено – со
вращающемся шпиндельем для выхода из материала
4 Затем TNC выполняет ориентированный останов шпинделя на
позицию, определенную в параметре Q336
5 Если выбрали выход из материала, то УЧПУ отводит в
заданном направлении на 0,2 мм (жёсткое значение) из
материала
6 Потом УЧПУ перемещает инструмент с подачей возврата на
безопасное расстояние и оттуда – если введено – с FMAX на
2-ое безопасное расстояние. Если Q214=0 то осуществляется
возврат при стенке сверления
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
Станок и УЧПУ должны быть подготовлены
производителем станков.
Цикл используется только на станках с управляемым
шпинделем.
Обратите внимание перед программированием
Программировать кадр позиционирования в точке
старта (центр отверстия) плосткости обработки с
коррекцией на радиус R0.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируется
глубина = 0, то УЧПУ не отрабатывает цикла.
УЧПУ восстанавливает в конце цикла прежнее
состояние СОЖ и шпинделя, активное перед вызовом
цикла.
С помощью параметра станка displayDepthErr
устанавливается, должно TNC выдавать сообщение
об ошибках при вводе положительной глубины (on)
или нет (off).
Внимание опасность столковения!
Учесть, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции.
Инструмент перемещается на оси инструмента на
ускоренной подачи на безопасное расстояние ниже
поверхности обрабатываемой детали!
