HEIDENHAIN TNC 320
147
6.5
Движ
ения
по
траект
ории
–
по
лярные
к
оор
динаты
6.5 Движения по траектории –
полярные координаты
Обзор
С помощью полярных координат установливется позицию через
угол PA и расстояние PR к определённому раньше полюсу CC
(смотри “Основы”, страница 154).
Полярные координаты применяется преимущественно в случае:
позиций на дугах окружности
чертежей загатовок с данными угла,напр. при окружностях из
отверстий
Обзор функции траектории с полярными координатами

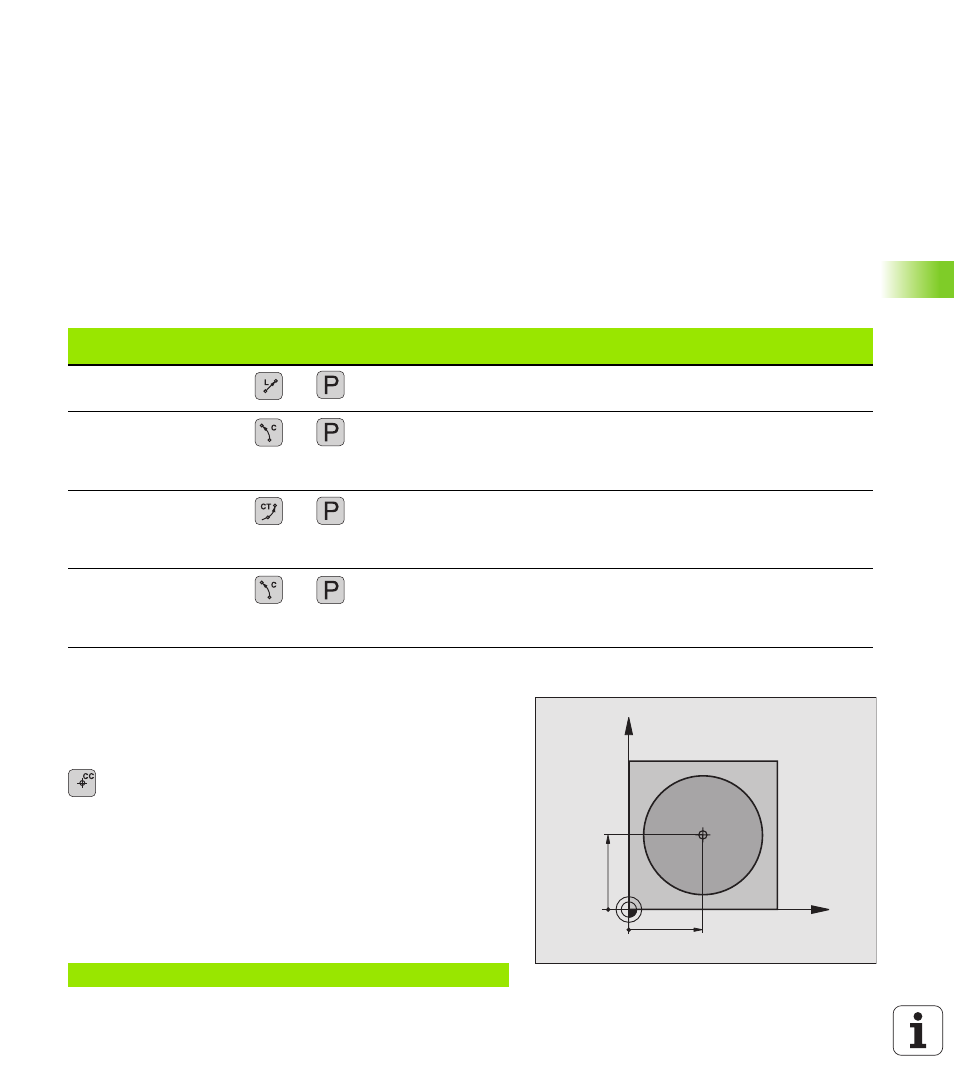

Начало полярных координат: полюс CC
Полюс CC можно назначить в любом месте в программе
обработки, до занесения позиций с помощью полярных
координат. При назначении полюса надо поступать как при
программировании центра окружности CC.
Координаты CC: ввести прямоугольные
координаты для полюса или
Для ввода в программу программированной в
последнюю очередь позиции: не вводить
координат. Устанавить полюс CC, до
программирования полярных координат.
Программировать полюс CC только с помощью
прямоугольных координат. Полюс CC так долго
действителен, пока не определите нового полюса
CC.
ЧУ-кадры в качестве примера
Функция
Функциональная
клавиша траектории
Движение инструмента
Требуемые вводимые данные
CC к конечной точке дуги
окружности
вращения
угол конечной точки окружности
Винтовая линия
+
Перекрытие круговой
Полярный радиус, полярный
угол конечной точки окружности,
12 CC X+45 Y+25
X
Y
CC
X
CC
Y
CC
