Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 551-02)
Страница 236
236
8 Программирование: циклы
8.2
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

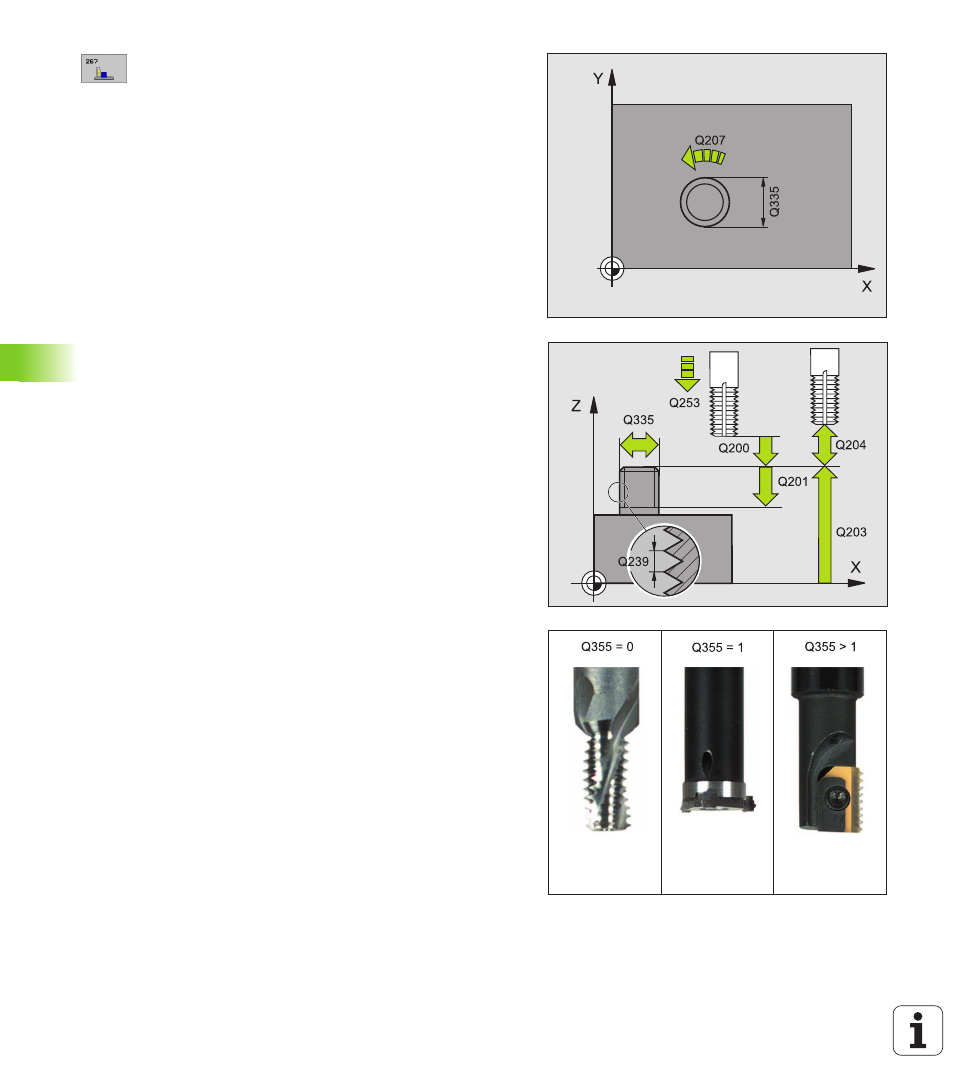

Заданный диаметр Q335: номинальный диаметр
резьбы
Шаг резьбы Q239: шаг резьбы. Знак числа
определяет правую или левую резьбу:
+= правая резьба
– = левая резьба
Глубина резьбы Q201 (инкрементно): расстояние
между поверхностью заготовки и дном резьбы
Дополнительная обработка Q355: количество
витков резьбы, на которое смещается инструмент
(смотри рисунок справа внизу):
0 =винтовая линия на глубину резьбы
1 = непрерывная винтовая линия по всей длине
резьбы
>1 = несколько Helix-траекторий с подводом и
отводом, между ними УЧПУ смещает инструмент
на Q355 умножить на шаг
Подача предпозиционированя Q253: скорость
перемещения инструмента при врезании в
заготовку или при выводе из заготовки в мм/мин
Вид фрезерования Q351: вид обработки
фрезерованием при M03
+1 = попутное фрезерование
–1 = встречное фрезерование
