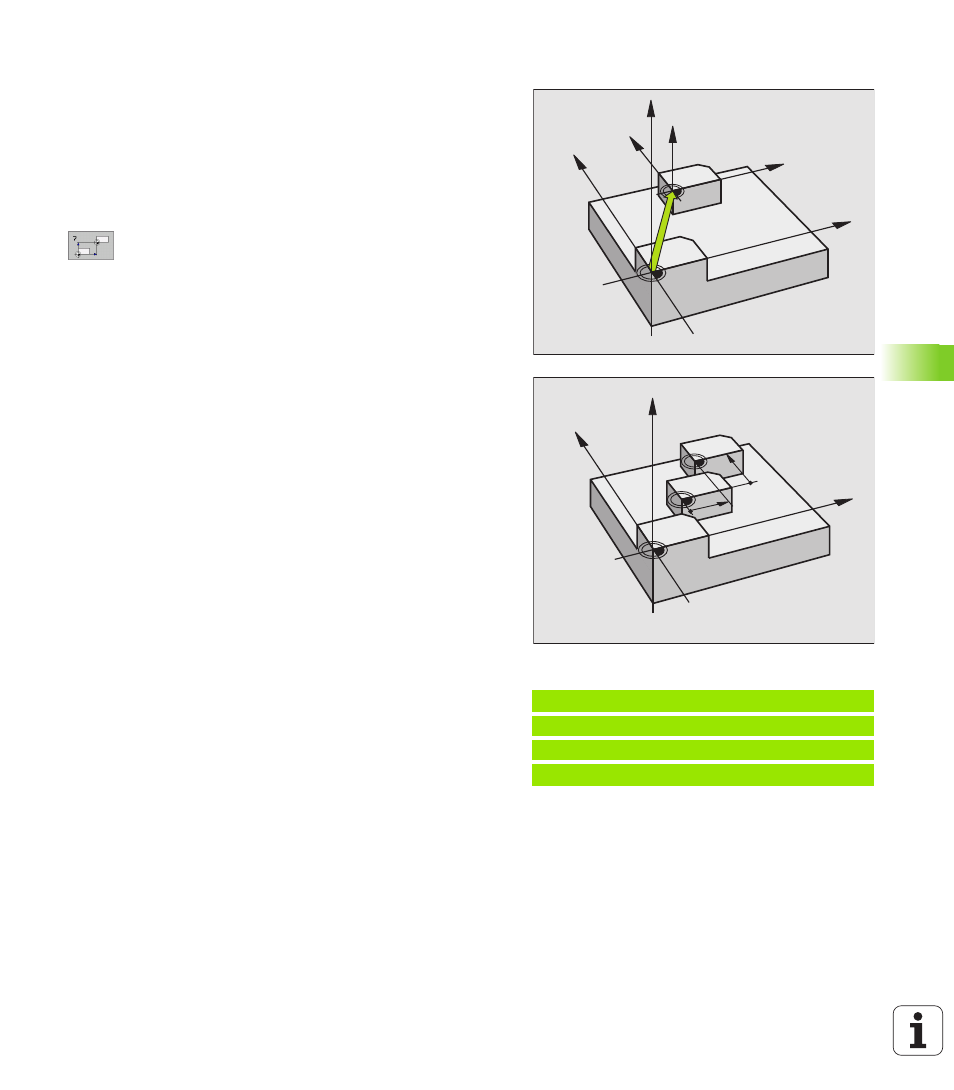

НУЛЕВАЯ ТОЧКА-смещение (цикл 7)
С помощью СМЕЩЕНИЯ НУЛЕВОЙ ТОЧКИ можно повторять
обработку в любых местах заготовки.
Действие
После дефиниции цикла СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ все
вводы координат относятся к новой нулевой точке. Смещение на
каждой оси УЧПУ показывает в дополнительной индикации
статуса. Ввод осей вращения также допускается.
Смещение: ввести координаты новой нулевой
точки; абсолютные значения относятся к нулевой
точке заготовки, определённой установлением
опорной точки; значения приращения относятся
всегда к последней действующей нулевой точке –
она может уже быть смещена
Сброс
Смещение нулевой точки со значениями координат X=0, Y=0 и
Z=0 отменяет снова смещение нулевой точки.
Индикации состояния
Большая индикация положения относиться к активной
(смещённой) нулевой точке
Все указанные в дополнительных индикациях статуса
координаты (положения, предустановки) относятся к
установленной вручную опорной точке
Пример: ЧУ-кадры
13 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
14 CYCL DEF 7.1 X+60
16 CYCL DEF 7.3 Z-5
15 CYCL DEF 7.2 Y+40
Z
Z
X
X
Y
Y
Z
X
Y
IX
IY
