Обзор: виды на деталь
В режимах работы выполнения программы и в режиме работы
Тест программы УЧПУ проказывает следующие softkeys:
Ограничение во время прогона программы
Обработку не возможно одновременно изображать графически,
если ВМ ЧПУ уже загружена сложными задачами обработки или
операциями обработки больших поверхностей. Пример:
фрезерование за несколько проходов по всей детали с помощью
большого нструмента. ЧПУ не продолжает графики и показывает
текст ERROR (ОШИБКА) в окне графики. Обработка однако
выполняется дальше.

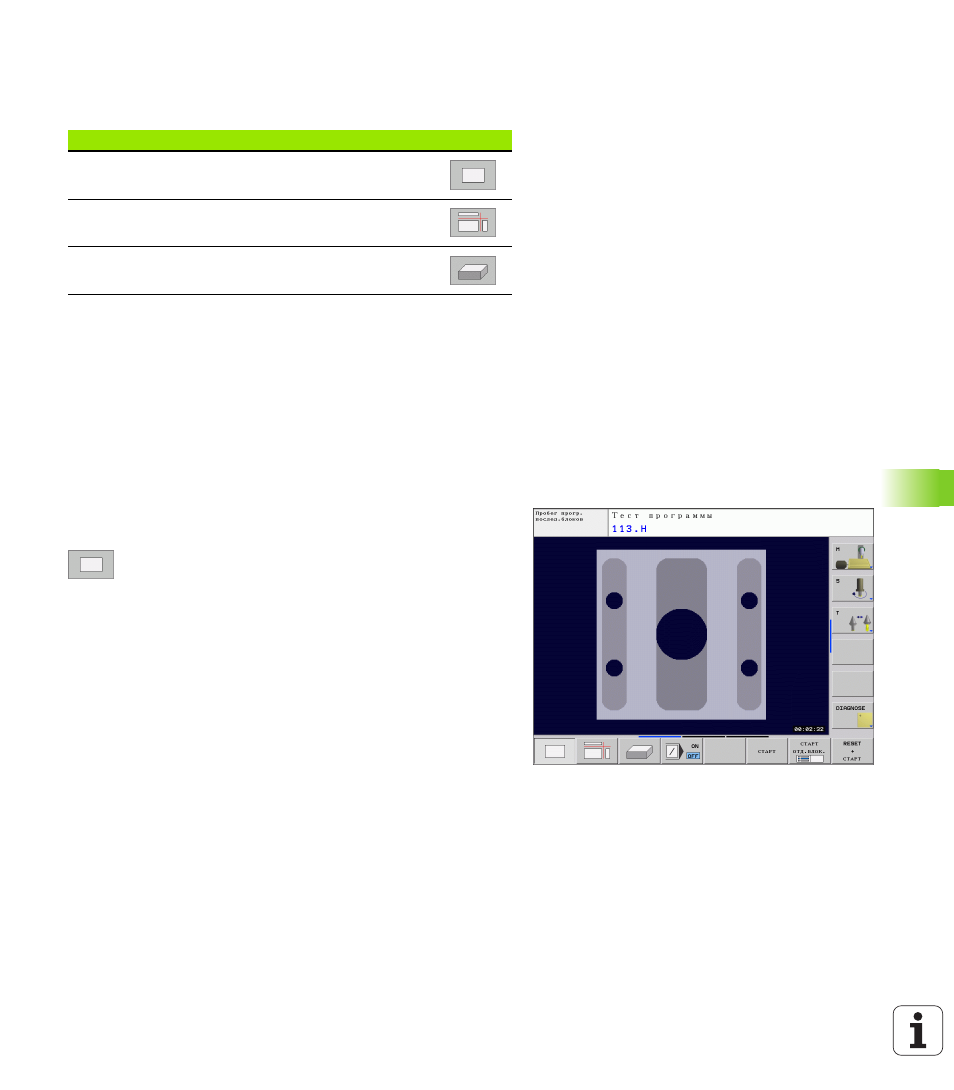

Вид сверху
Такой вид графического моделирования происходит быстрее
всех.
Выбор вида сверху с помощью softkey
Для представления глубины в этой графике
действует:
“чем глубже, тем темнее”
Вид
Softkey
Вид сверху
Изображение в 3 плоскостях
3D-изображение
