11.2 Представление
обрабатываемой детали в
рабочем постранстве
Применение

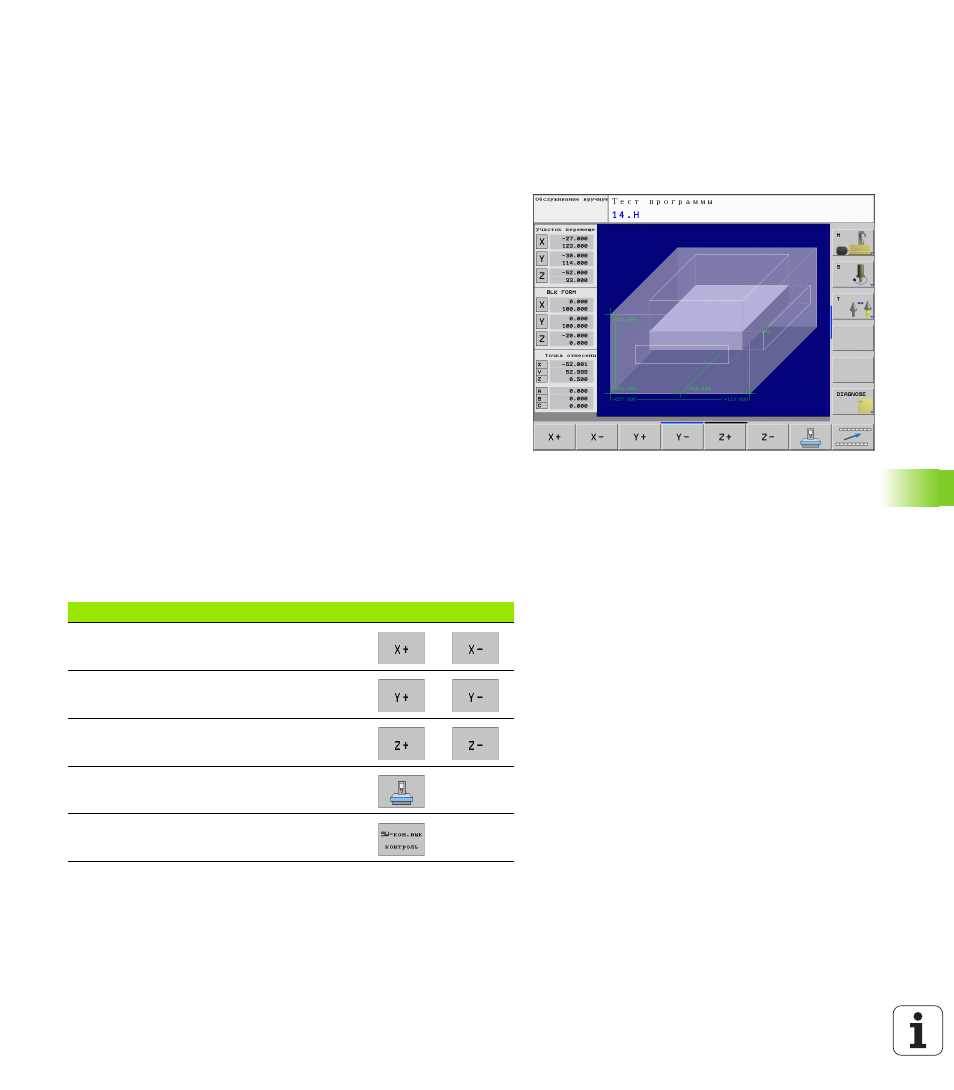

В режиме работы Тест программы можно проверять графически
положение заготовки или опорной точки в рабочем пространстве
станка а также активировать контроль рабочего пространства в
режиме работы Тест программы: для этого следует нажать softkey
ЗАГОТОВКА В РАБ.ПРОСТР. Используя softkey Контроль
конеч.выкл.ПО (вторая линейка с softkey) можно активировать
или деактивировать эту функцию.
Другой транспарентный параллелепипед изображет заготовку,
размеры которой находятся в таблицы BLK FORM. Размеры
УЧПУ переписывает из определения загатовки выбранной
программы. Параллелепипед заготовки определяет систему
координат ввода, которой нулевая точка лежит внутри
параллелепипеда области перемещения.
Где находится обрабатываемая деталь в рабочем пространстве,
не играет как правило значительной роли при точном контроле
для теста программы. Если однако активируется контроль
рабочего пространства, то следует так смещать заготовку
"графически", чтобы лежала она в пределах рабочего
пространства. Для это следует использовать приведённые в
таблицы softkeys.
Кроме того можно активировать актуальную опорную точку для
режима работы Тест программы (смотри последующая таблица,
последняя строка).
Функция
Softkeys
Смещение заготовки в положительном/
отрицательном направлении по оси X
Смещение загатовки в положительном/
отрицательном Y-направлении
Смещение загатовки в положительном/
отрицательном Z-направлении
Изображение загатовки относительно
установленной опорной точки
Включение или выключение функции
контроля
