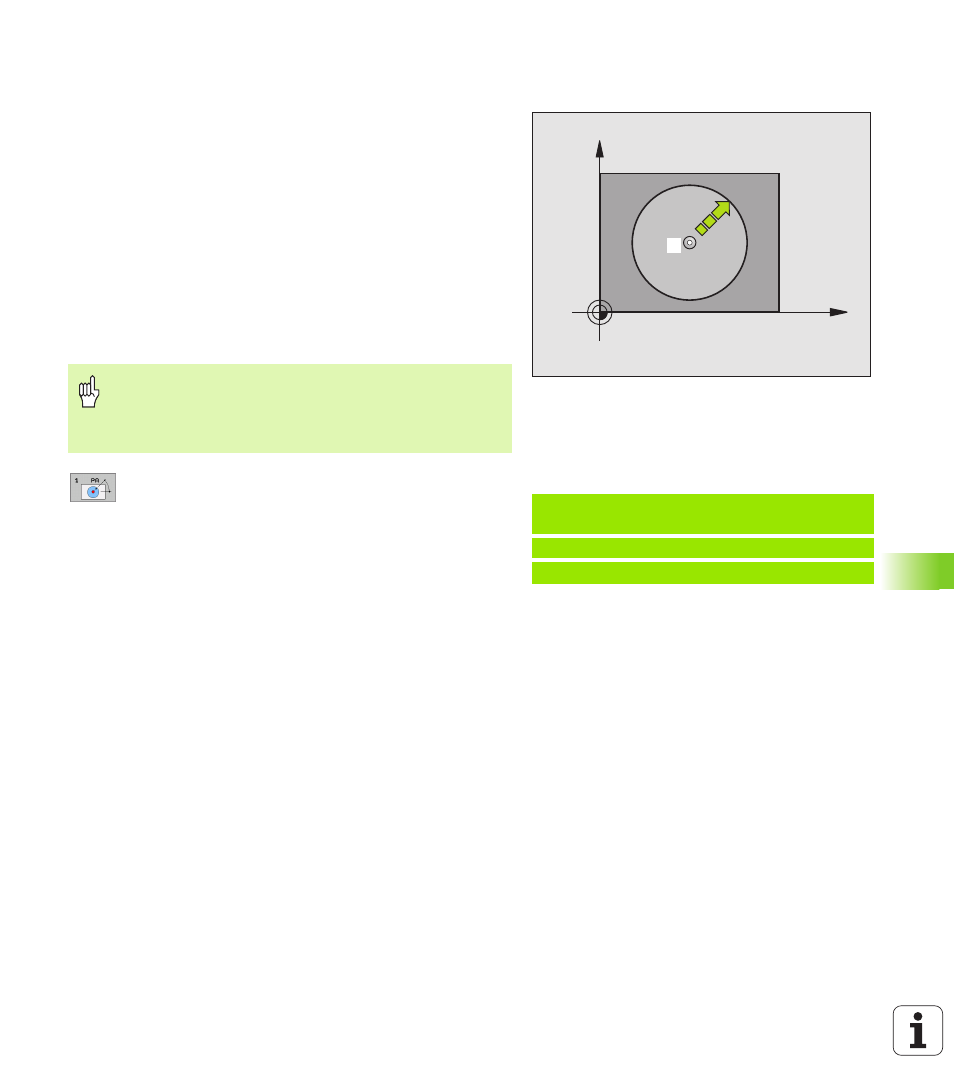

ОТСЧЕТНАЯ ПЛОСКОСТЬ полярно цикл
зонда 1
Цикл щупа 1 устанавливает при любом направлении ощупывания
произвольную позицию на детали.
1 измерительный датчик перемещается 3D-движением на
быстром ходу на запрограммированную предпозицию
1
.
2 затем датчик выполняет операцию ощупывания с подачей
ощупывания. При ощупывании УЧПУ перемещается
одновременно на 2 осях (зависит от угла ощупывания).
Направление ощупывания определяется через полярный угол
в цикле
3 После определения позиции TNC, щуп перемещается обратно
на точку старта операции ощупывания. Дополнительно УЧПУ
записывает в памяти координаты позиции, на которой
находится датчик в момент сигнала переключения, в
парамтерах Q115 до Q119.
Ось ощупывания: ввести ось ощупывания с
помощью клавиши выбора оси или на клавиатуре
ASCII. С помощью клавиши ENT подтвердить
Угол ощупывания: угол относительно оси
ощупывания, по которой должен перемещаться
датчик
Заданное значение позиции: нажать клавиши
выбора оси или ввести на клавиатуре ASCII все
координаты для предпозиционирования щупа
Заключить ввод: клавишу ENT нажать
X
Y
1
Обратите внимание перед программированием
Так предпозиционировать щуп, чтобы избегать
столкновения при подводе к программированной
предпозиции.
Пример: ЧУ-кадры
67 TCH PROBE 1.0 ОТСЧЕТНАЯ ПЛОСКОСТЬ
ПОЛЯРНО
68 TCH PROBE 1.1 X УГОЛ: +30
69 TCH PROBE 1.2 X+5 Y+0 Z-5
