HEIDENHAIN TNC 320
213
8.2
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

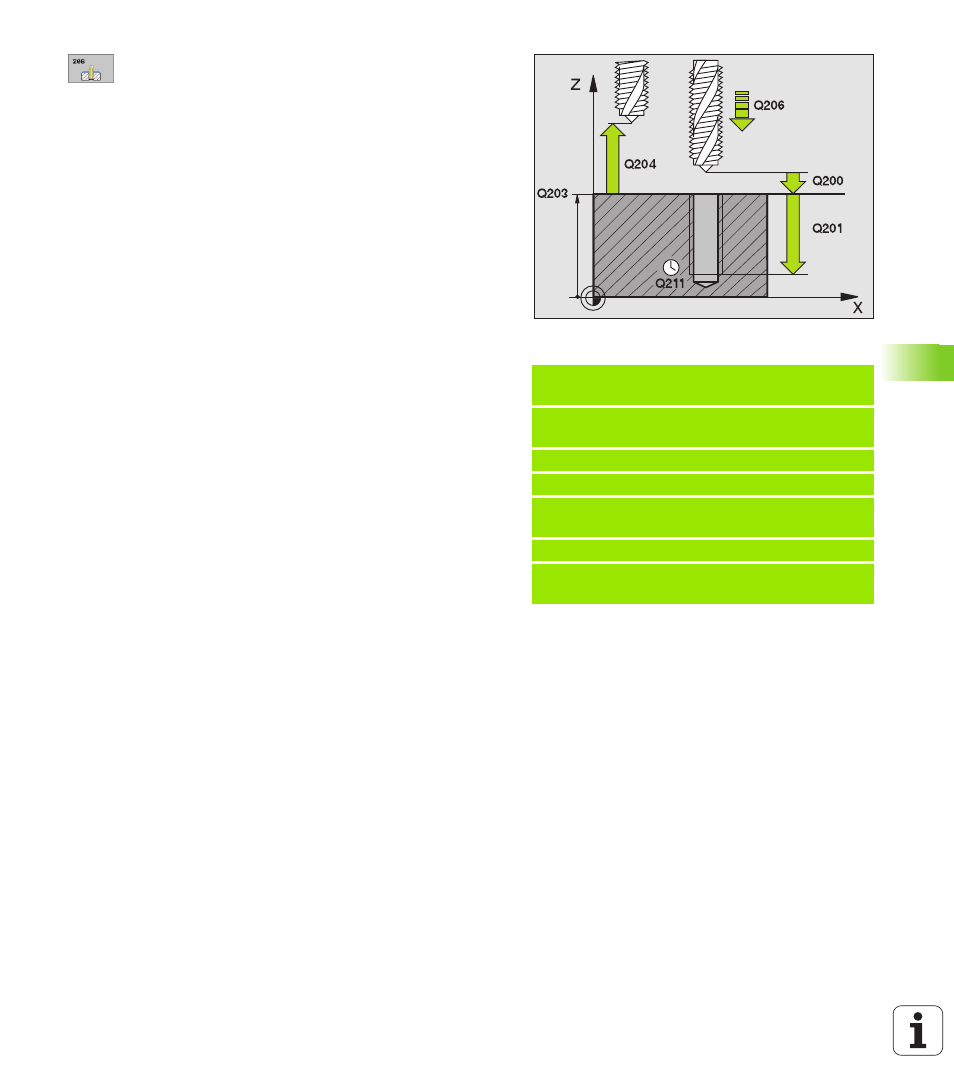

Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента (позиция
старта)– поверхность заготовки; ориентировочное
значение: 4x шаг резьбы
Глубина сверления Q201 (длина резьбы,
инкрементно): расстояние поверхность заготовки
– конец резьбы
Подача F Q206: скорость перемещения
инструмента при нарезании внутренней резьбы
Выдержка времени внизу Q211: ввести значение
между 0 и 0,5 секунды, чтобы избежать
заклинивания инструмента при возврате
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки
2-ое безопасное расстояние Q204
(инкрементно): координата оси шпинделя, на
которой не может произойти столкновение
инструмента и заготовки (зажимного
приспособления)
Устанавливание подачи: F = S x p
Выход из материала при прервании программы
Если во время нарезания внутренной резьбы нажимается
внешняя клавиша Стоп (Stop), УЧПУ показывает softkey, с
помощью которой можно вывести инструмент из материала.
Пример: ЧУ-кадры
25 CYCL DEF 206 НАРЕЗАНИЕ ВНУТРЕННОЙ
РЕЗЬБЫ НОВОЕ
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-20 ;ГЛУБИНА
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ
Q211=0.25 ;ВЫДЕРЖКА ВРЕМЕНИ
ВНИЗУ
Q203=+25 ;КООРД. ПОВЕРХ.
Q204=50
;2-ОЕ БЕЗОПАСНОЕ
РАССТОЯНИЕ
F: подача мм/мин)
S: частота вращения шпинделя (об/мин)
p: шаг резьбы (мм)
