1 Введение
1.2
Экран
и
пу
ль
т
управ
л
ения
Определение распределения изображения на
экране
Пользователь выбирает распределение экрана: так что нпр.
УЧПУ может в режиме работы Программирование показать
программу в левом окне, когда одновременно правое окно
представляет нпр. графику программирования. Альтернативно
можно представить в правом окне индикацию состояния или
исключительно программу в одном большом окне. Какие окна
может представлять УЧПУ зависит от избранного режима работы.
Определение вида изображения на экране:
Нажать клавишу переключения экрана: линейка
программируемых клавиш показывает
возможности распределения экрана, смотри
“Режимы работы”, страница 31
Выбор распределения экрана с помощью softkey
Пульт обслуживания

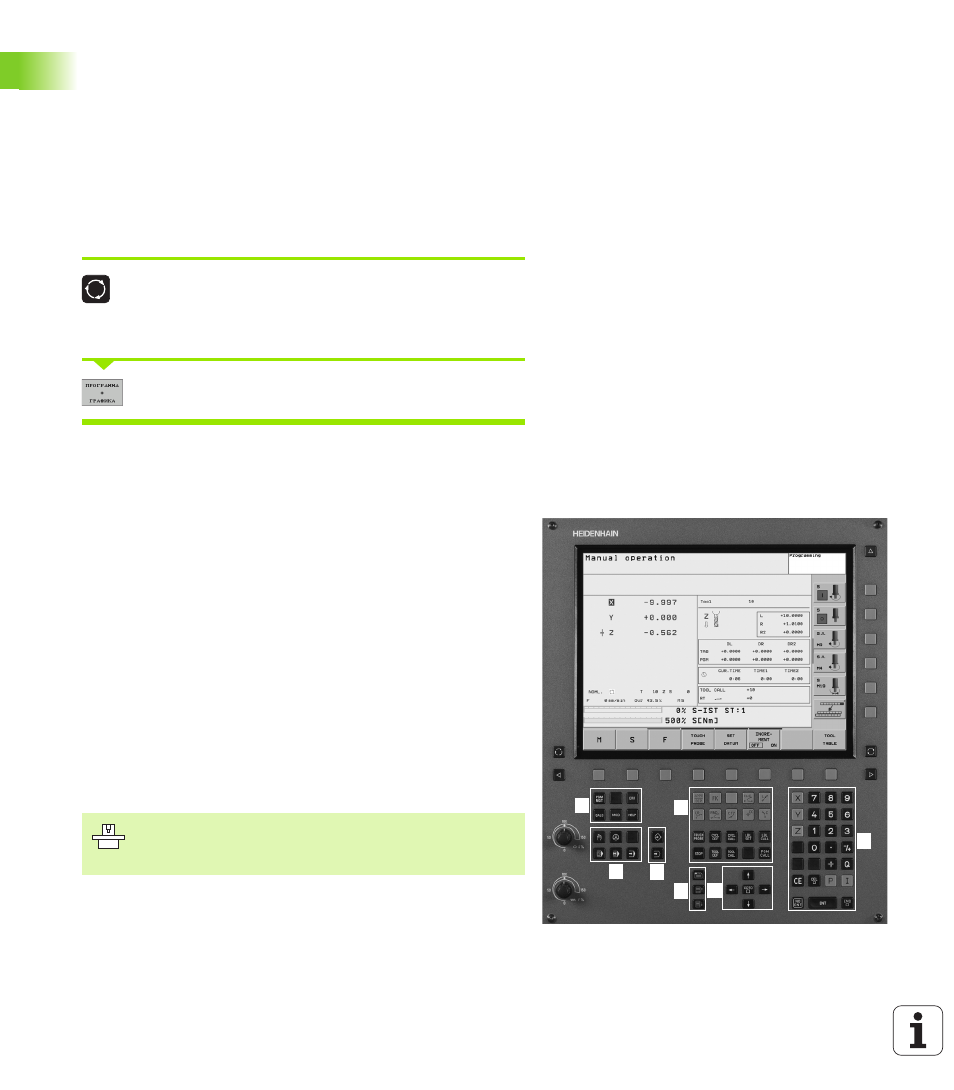

TNC 320 поставляется в месте с синтегрированным пультом
управления. Картина справа вверху указует элементы
обслуживания пульта управления:
Функции отдельных клавиш собраны на второй странице
оболочки этого руководства.
1
Управление файлами
Калькулятор
MOD-функция
HELP-функция (ПОМОЩЬ)
2
Режимы программирования
3
Режимы работы станка
4
Открытие диалогов программирования
5
Клавиши со стрелкой и команда перехода GOTO
6
Ввод числовых значений и выбор оси
7
Клавиши передвижения
Внешние клавиши, как нпр. NC-START (ЧУ-СТАРТ) или
NC-STOP (ЧУ-СТОП), описываются в руководстве по
обслуживанию станка.
