HEIDENHAIN TNC 320
221
8.2
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

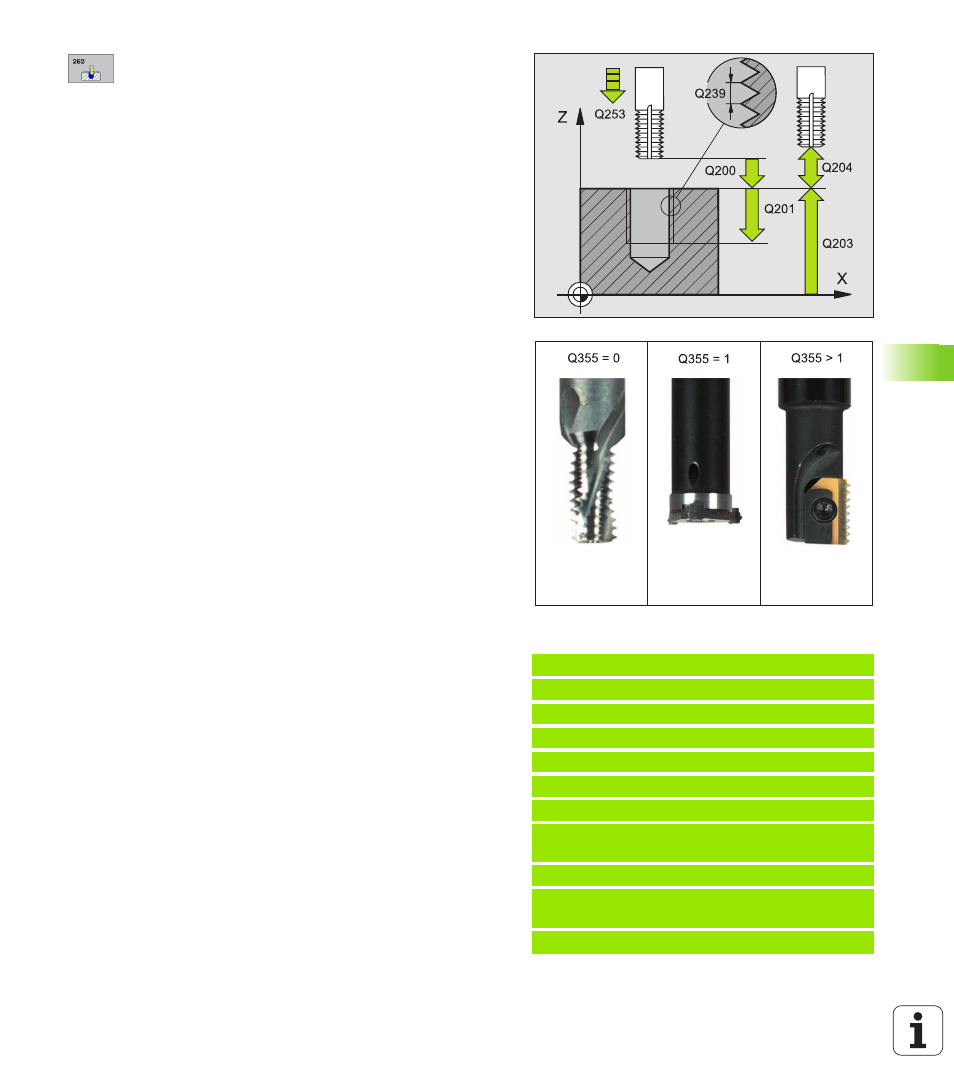

Заданный диаметр Q335: номинальный диаметр
резьбы
Шаг резьбы Q239: шаг резьбы. Знак числа
определяет правую или левую резьбу:
+ = правая резьба
– = левая резьба
Глубина резьбы Q201 (инкрементно): расстояние
между поверхностью заготовки и дном резьбы
Дополнительная обработка Q355: количество
витков резьбы, на которое смещается инструмент
(смотри рисунок справа внизу):
0 = 360° винтовая линия на глубину резьбы
1 = непрерывная винтовая линия по всей длине
резьбы
>1 = несколько Helix-траекторий с подводом и
отводом, между ними УЧПУ смещает инструмент
на Q355 умножить на шаг
Подача предпозиционированя Q253: скорость
перемещения инструмента при врезании в
заготовку или при выводе из заготовки в мм/мин
Вид фрезерования Q351: вид обработки
фрезерованием при M03
+1 = попутное фрезерование
–1 = встречное фрезерование
Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента – поверхность
заготовки
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки
2-ое безопасное расстояние Q204
(инкрементно): координата оси шпинделя, на
которой не может произойти столкновение
инструмента и заготовки (зажимного
приспособления)
Подача фрезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин
Пример: ЧУ-кадры
25 CYCL DEF 262 ФРЕЗЕРОВАНИЕ РЕЗЬБЫ
Q335=10
;ЗАДАННЫЙ ДИАМЕТР
Q239=+1.5 ;ШАГ
Q201=-20 ;ГЛУБИНА РЕЗЬБЫ
Q355=0
;ДОПОЛ.ОБРАБОТКА
Q253=750 ;ПОДАЧА ПРЕДПОЗИЦ.
Q351=+1
;ВИД ФРЕЗЕРОВАНИЯ
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q203=+30 ;КООРД. ПОВЕРХ.
Q204=50
;2-ОЕ БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
